微小馬達

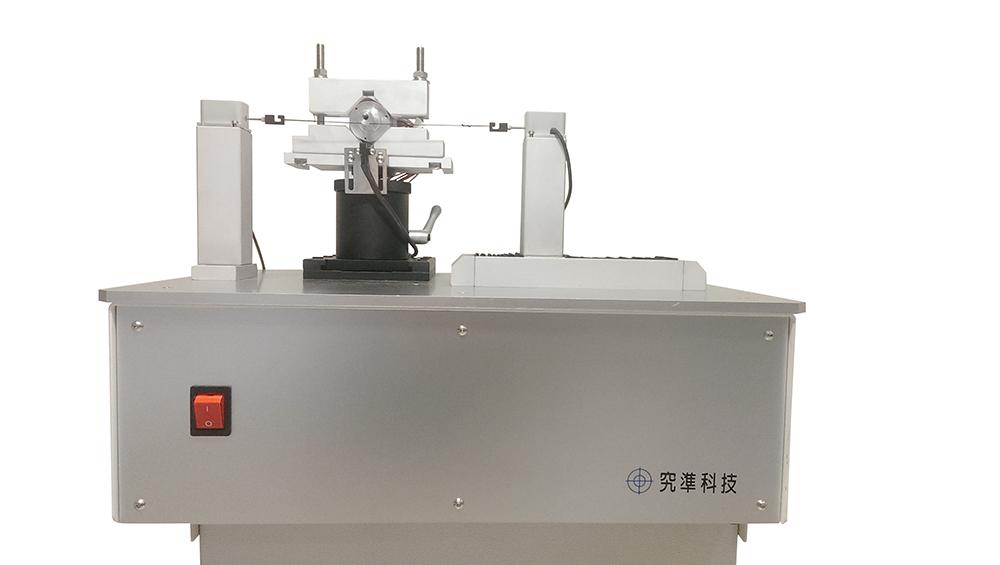

微小馬達測試系統

荷重感測器 & 滑輪規格如下：

型號	荷重感測器	滑輪半徑 (mm)
		直接繞在軸上*1	2.5mm	5mm	10mm	20mm
JP-R5N	0.5N	-	1.25mNm	2.5mNm	5mNm	10mNm
JP-1N	1N	-	2.5mNm	5mNm	10mNm	20mNm
JP-2N	2N	-	5mNm	10mNm	20mNm	40mNm
JP-5N	5N	-	12.5mNm	25mNm	50mNm	100mNm
JP-10N	10N	-	25mNm	50mNm	100mNm	200mNm
JP-20N	20N	-	50mNm	100mNm	200mNm	400mNm

扭力 = 荷重感測器(N) × 滑輪半徑(mm)
*1: 扭力會與馬達軸心的直徑有關

系統說明：

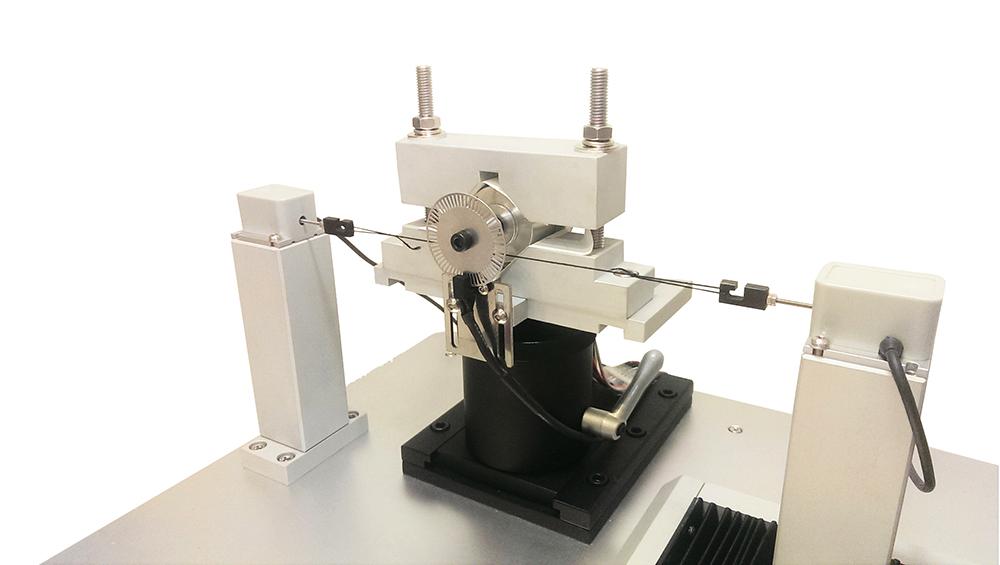

本系統利用絲掛方式，自動量測微小馬達的T-N特性曲線
對於小型&微型扭力測試而言，這是最成熟且精度最高的量測方法

特點描述：

• 極小的慣量扭力及耦合損耗：
  通過採用普羅尼(Prony)方式制動，量測時不受測試系統的慣性力矩和耦和損耗影響。
• 廣泛的測量範圍：
  六種模式的傳感器，從0.5N至20N，容許大範圍且高精度的測量。
  通過選擇傳感器和滑輪，可以量測在0.1~400mNm以下。
• 監測分析容易：
  即時在螢幕上顯示測試效果，數據資料可以轉成Excel檔，方便自行編排報表。
• 高轉速量測容易：
  最高轉速可達60,000rpm
• 選配電力分析儀，即可量測馬達的輸入 V/A/W &馬達效率

實測範例：

(X軸：轉速 /  Y軸：扭力)

系統規格如下：

剎車方式	Prony braking
荷重感測器	Six types：0.5N, 1N, 2N, 5N, 10N, 20N
傳感器靈敏度	DC 2 V/ rating
扭矩測量精度	Within ± 1% of torque range
最大允許負載	200% of Sensor rating
扭力量測範圍	扭力=荷重感測比例 X 滑輪半徑
軟體操作系統	Microsoft Windows
使用電源	Single-phase AC100-120V ± 10%,50/ 60 Hz
	Single-phase AC200-240V ± 10%,50/ 60 Hz
