動力計 & Cogging測試

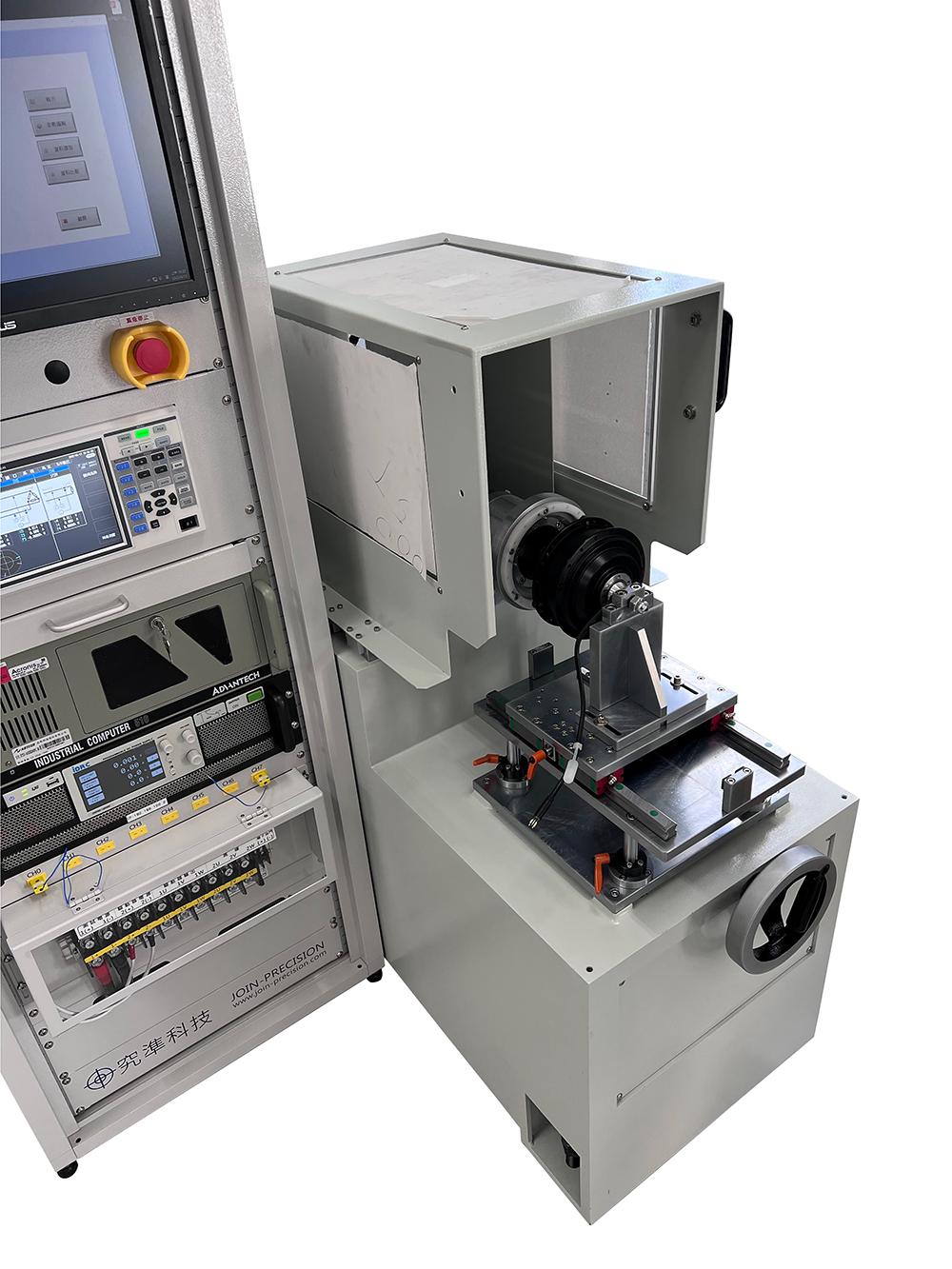

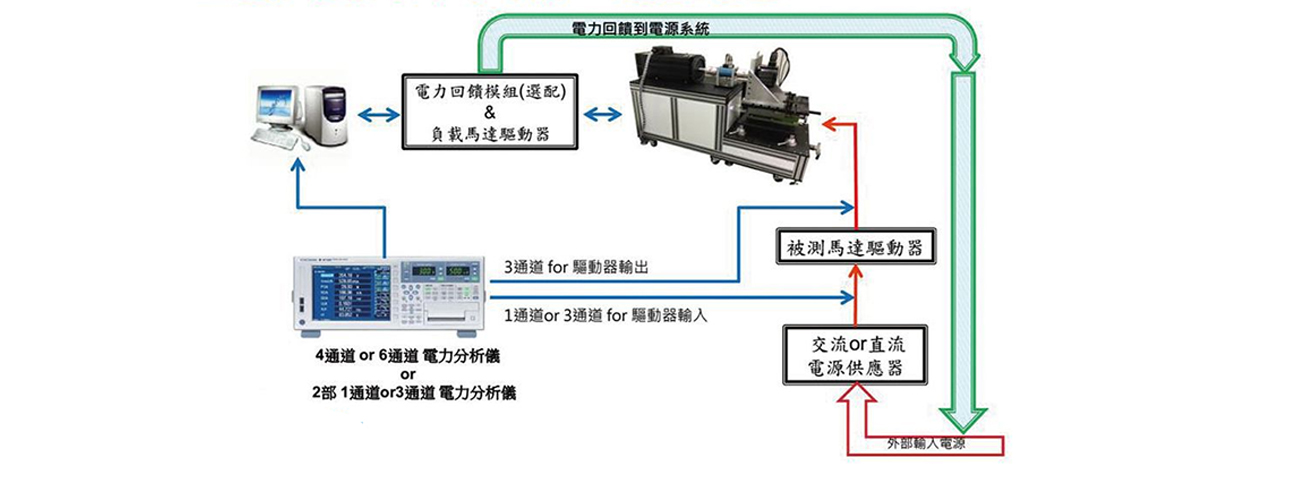

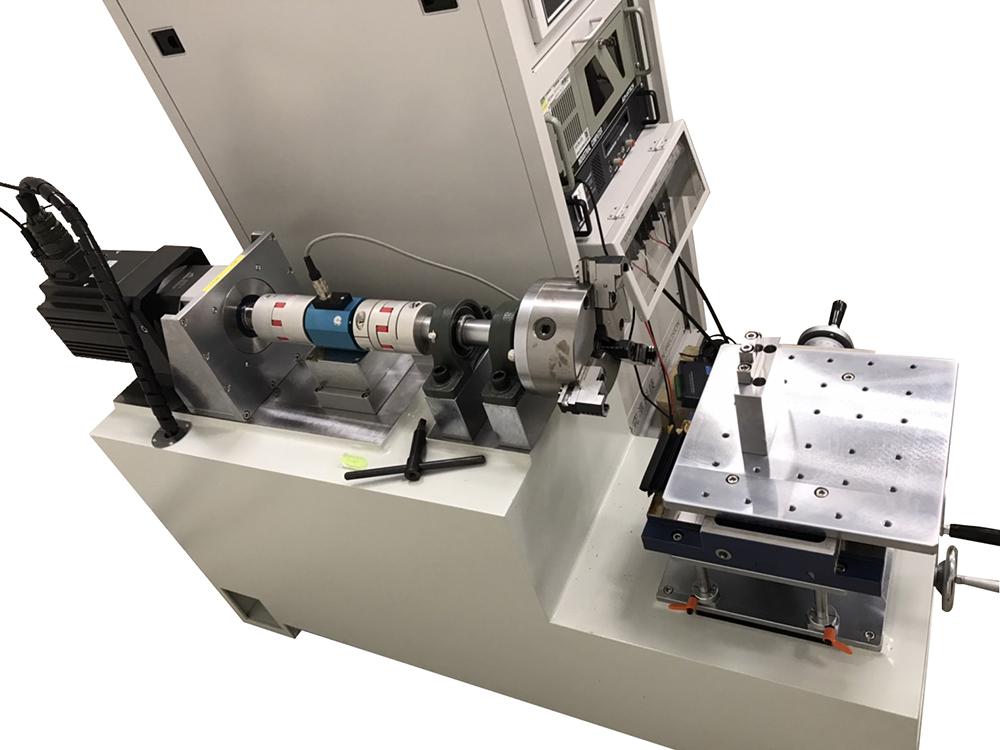

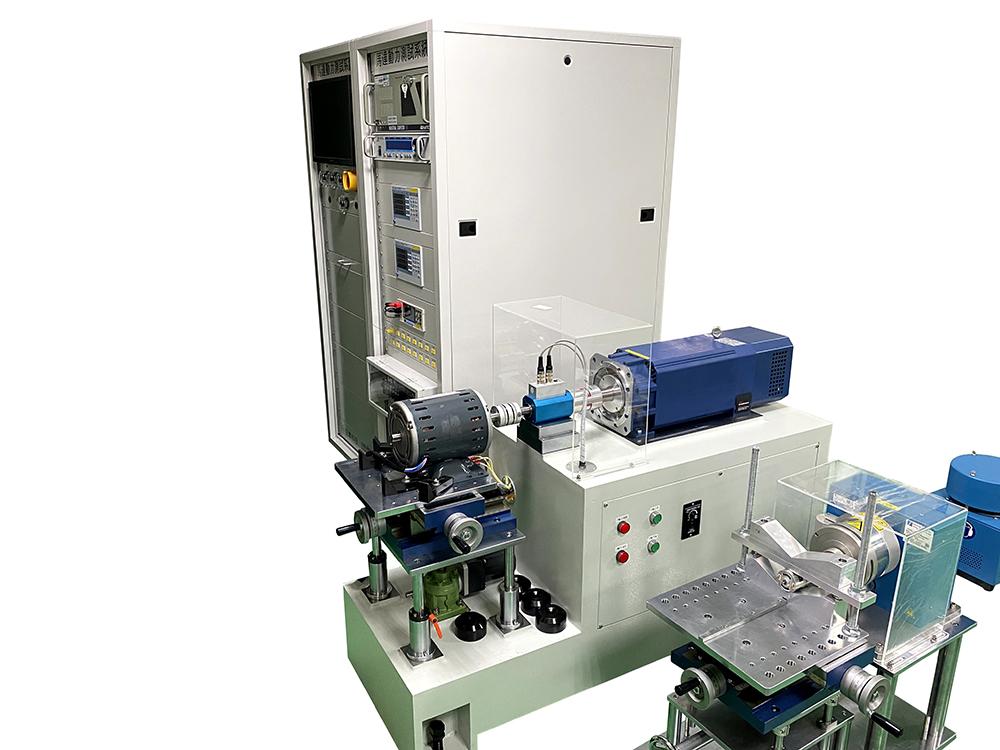

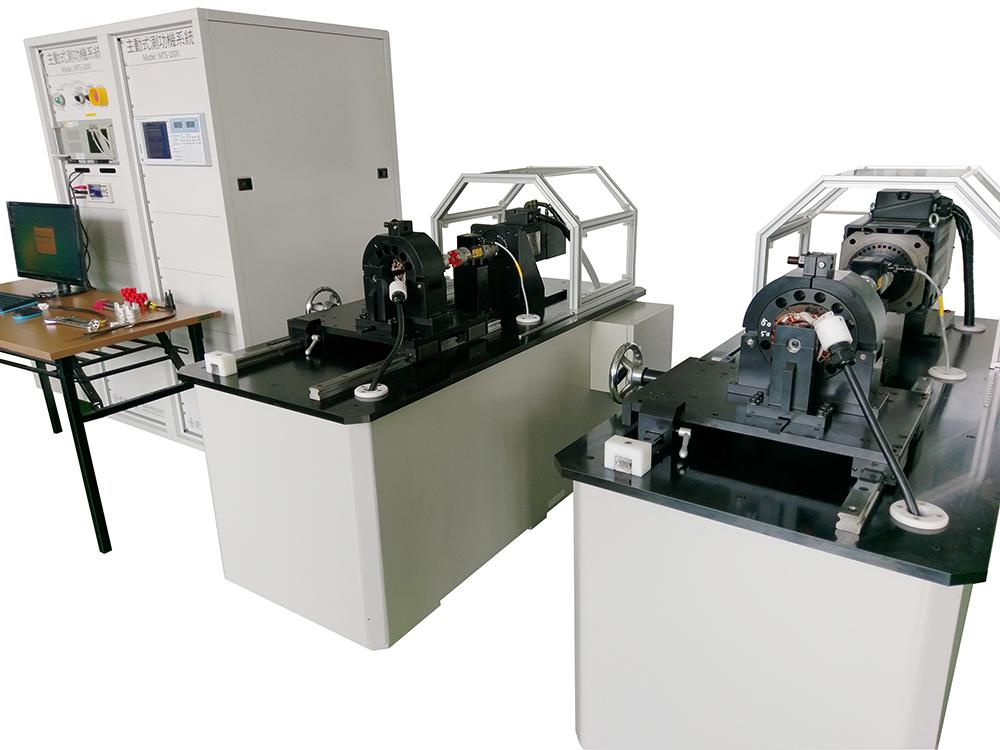

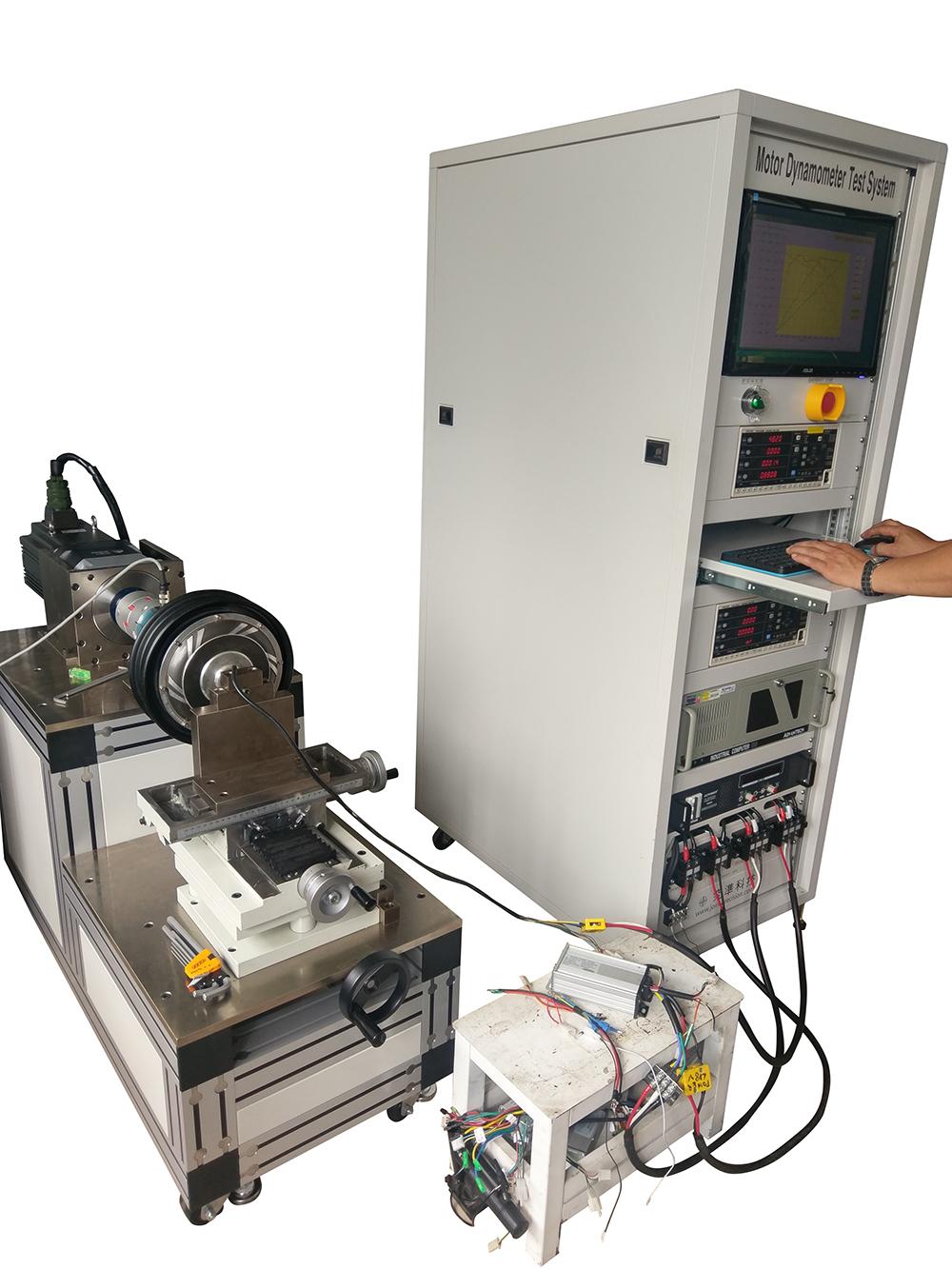

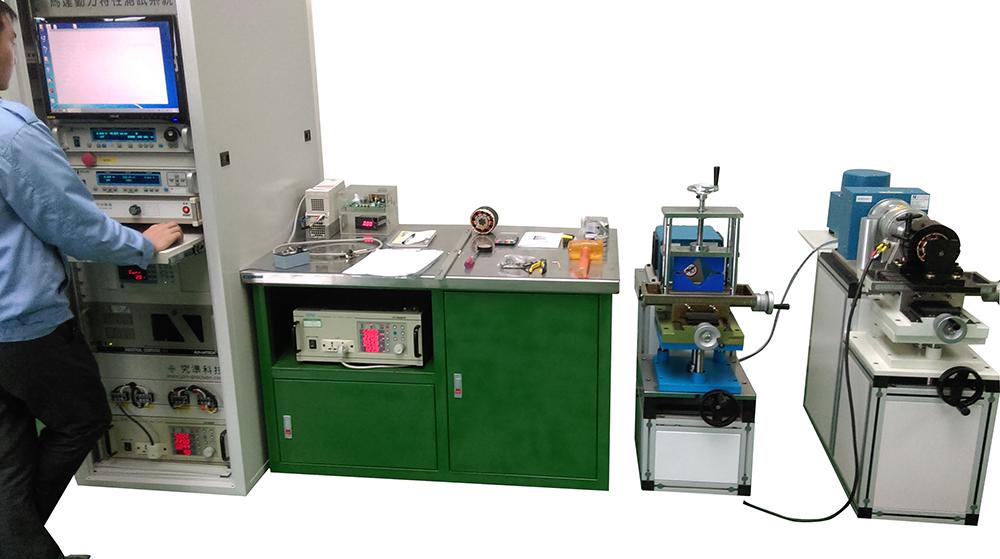

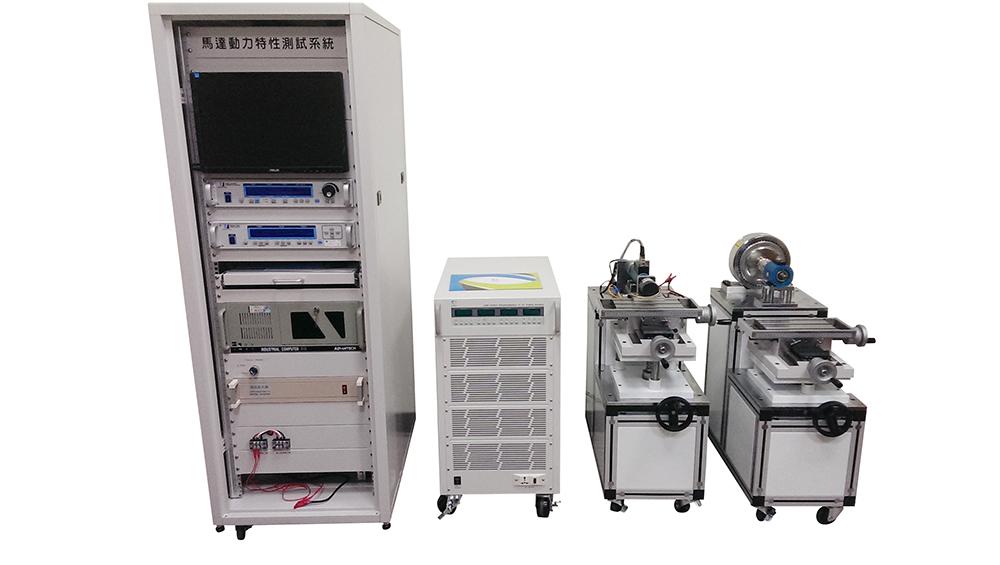

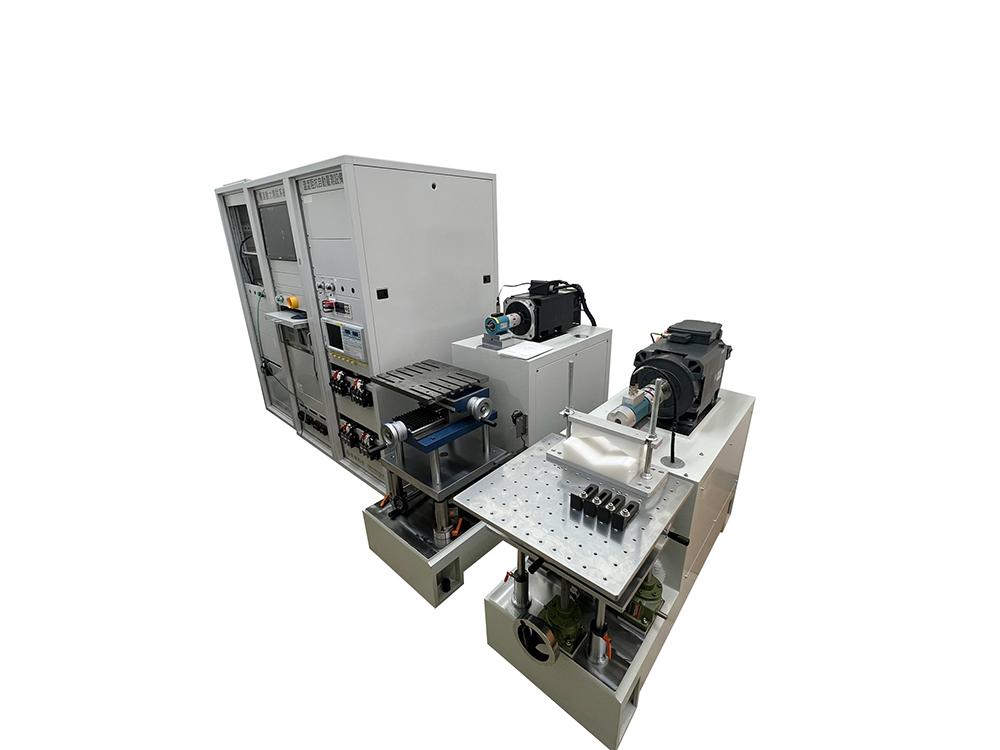

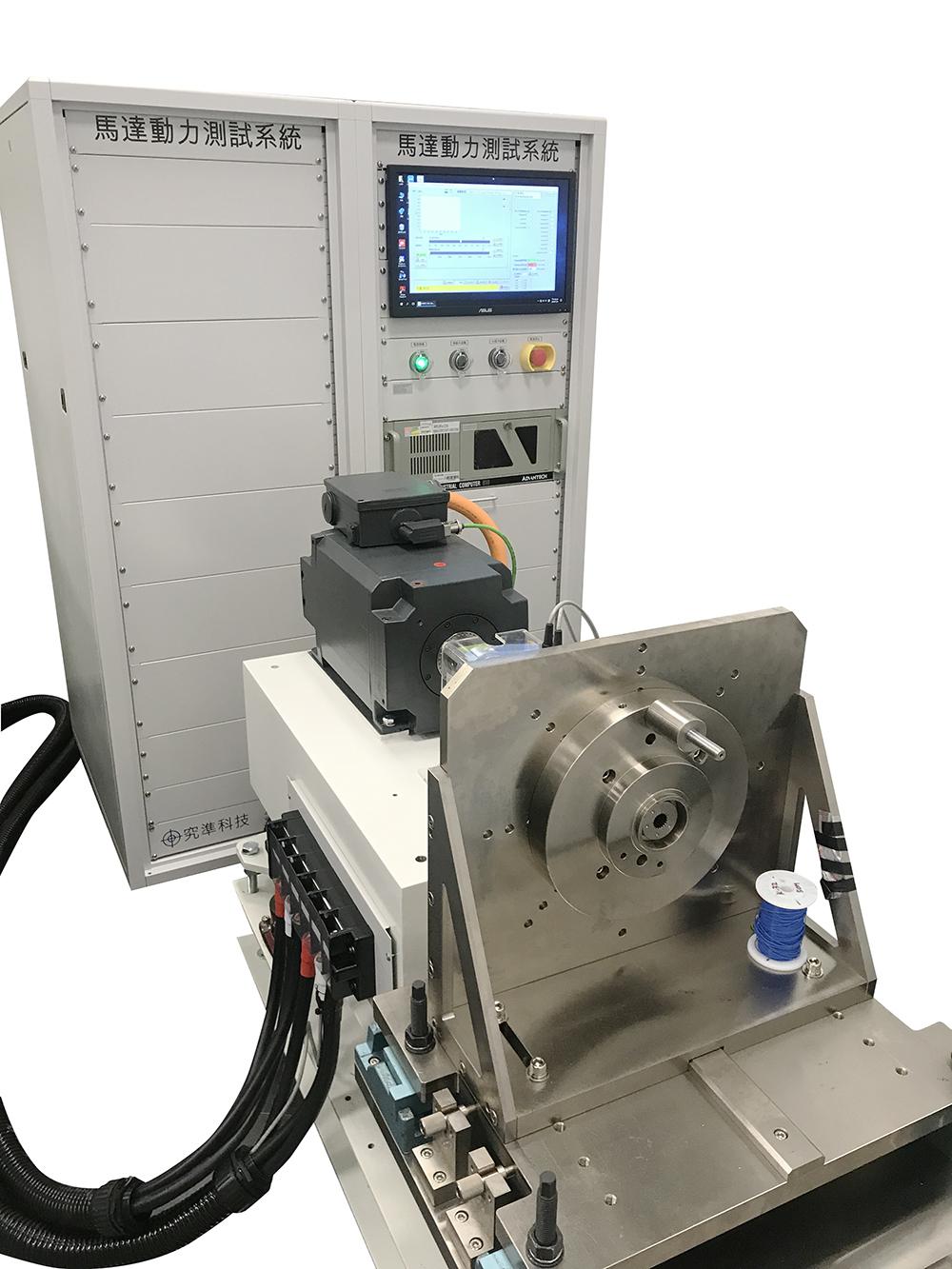

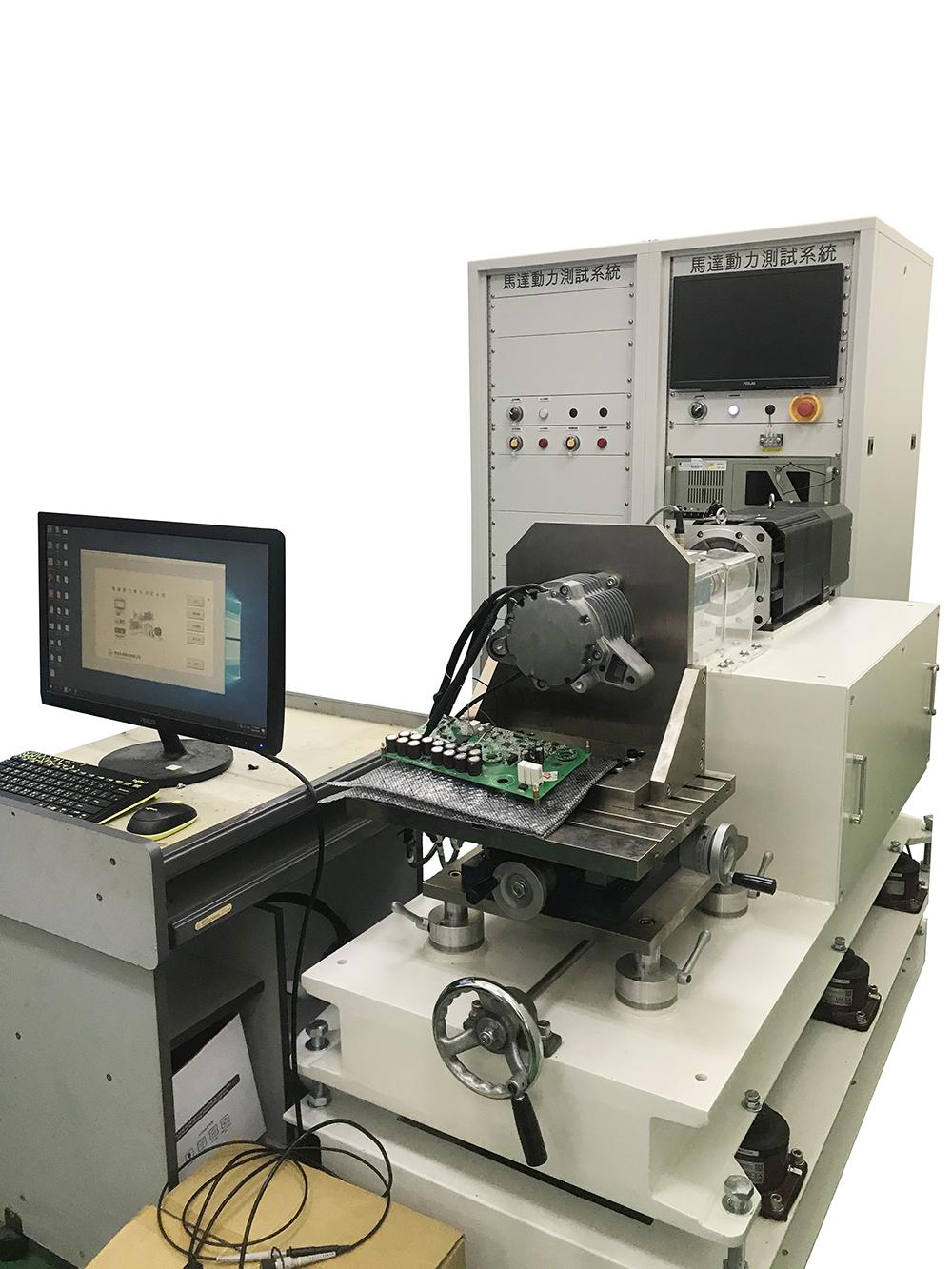

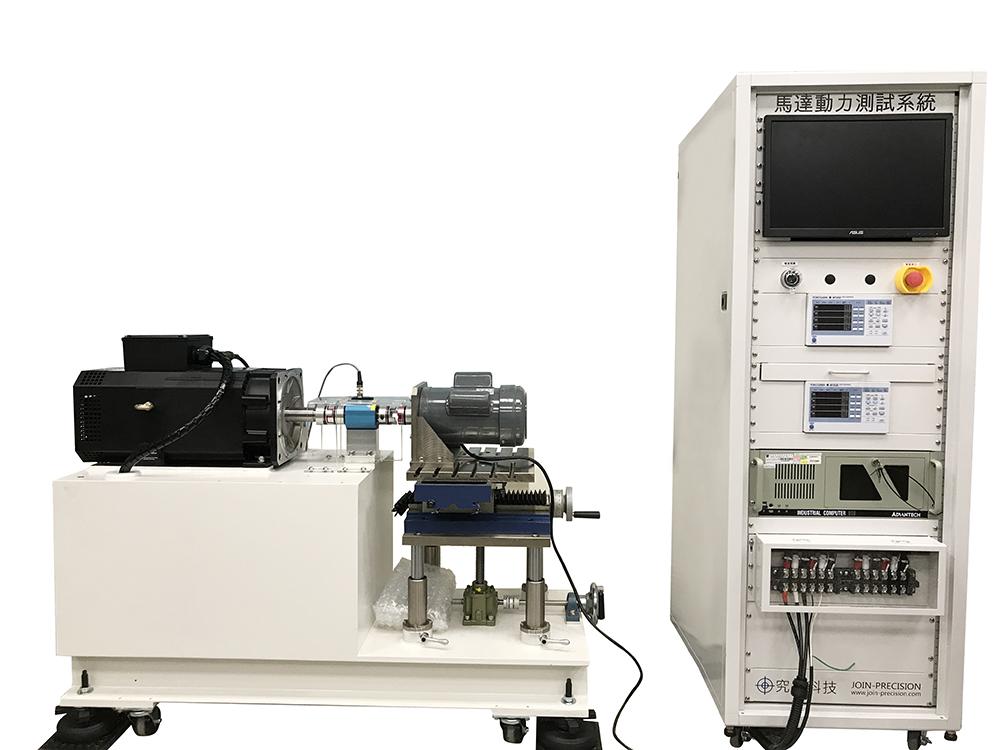

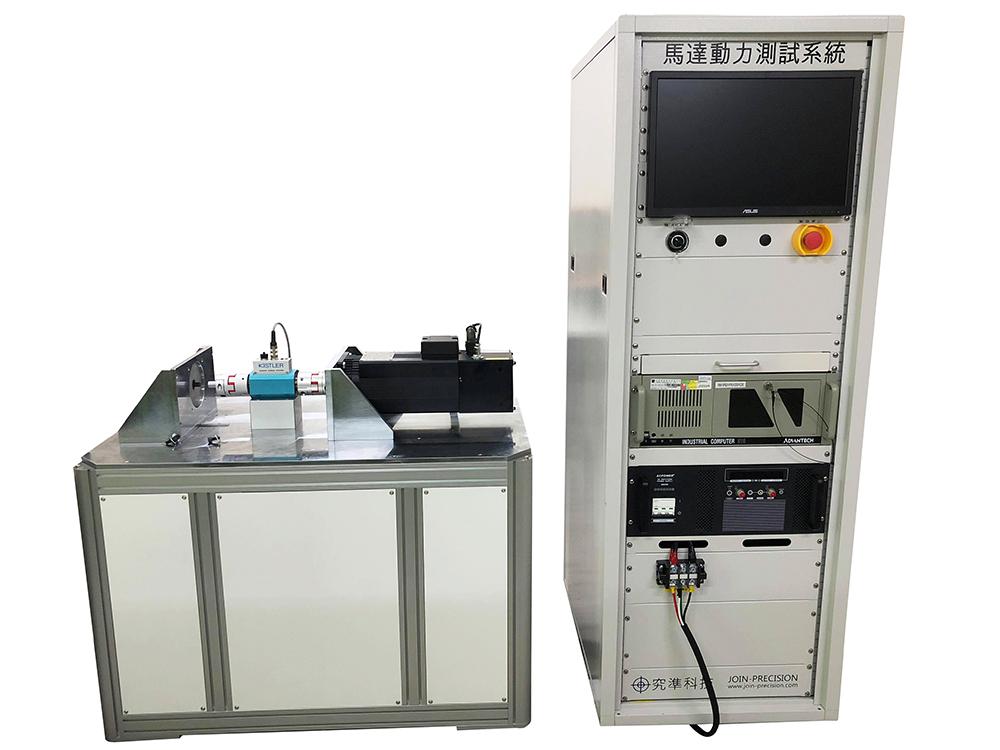

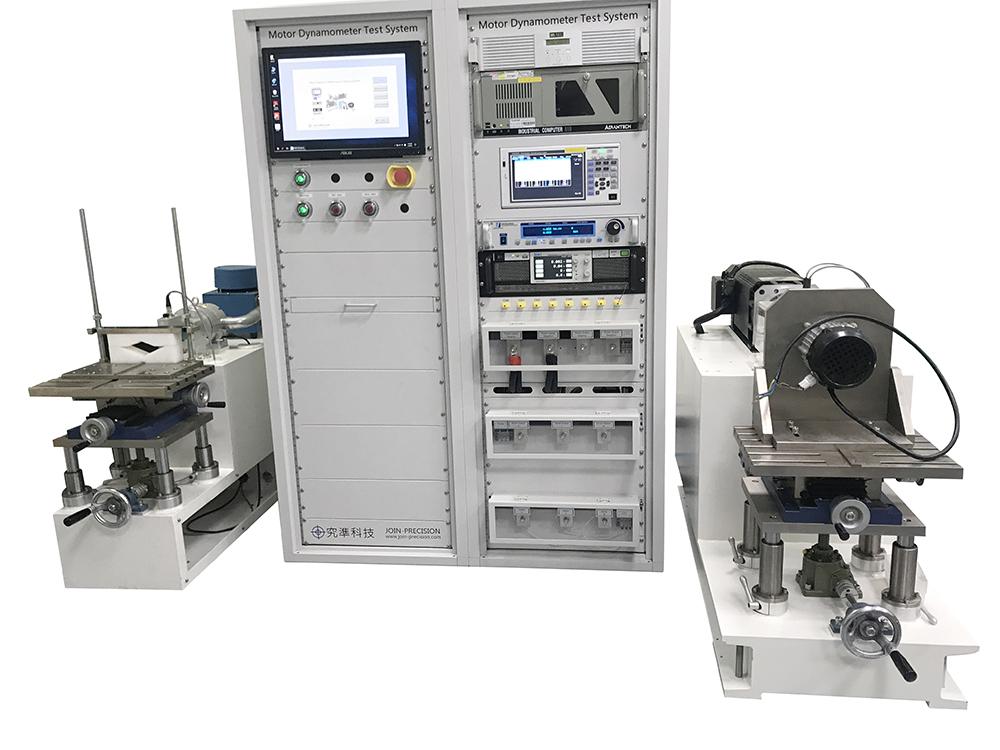

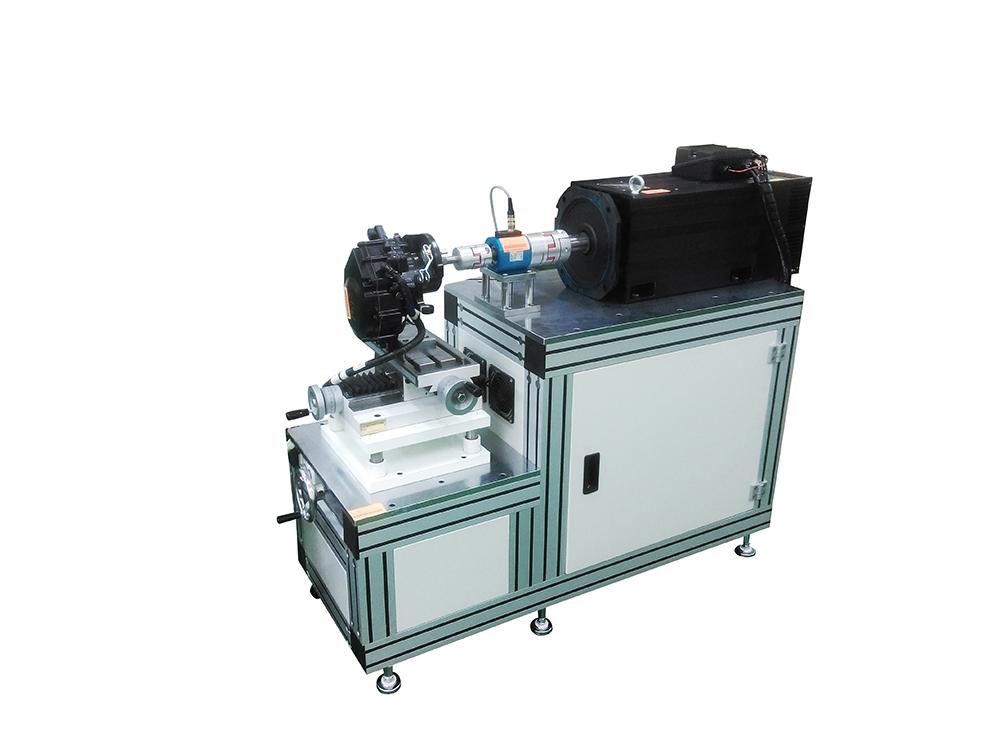

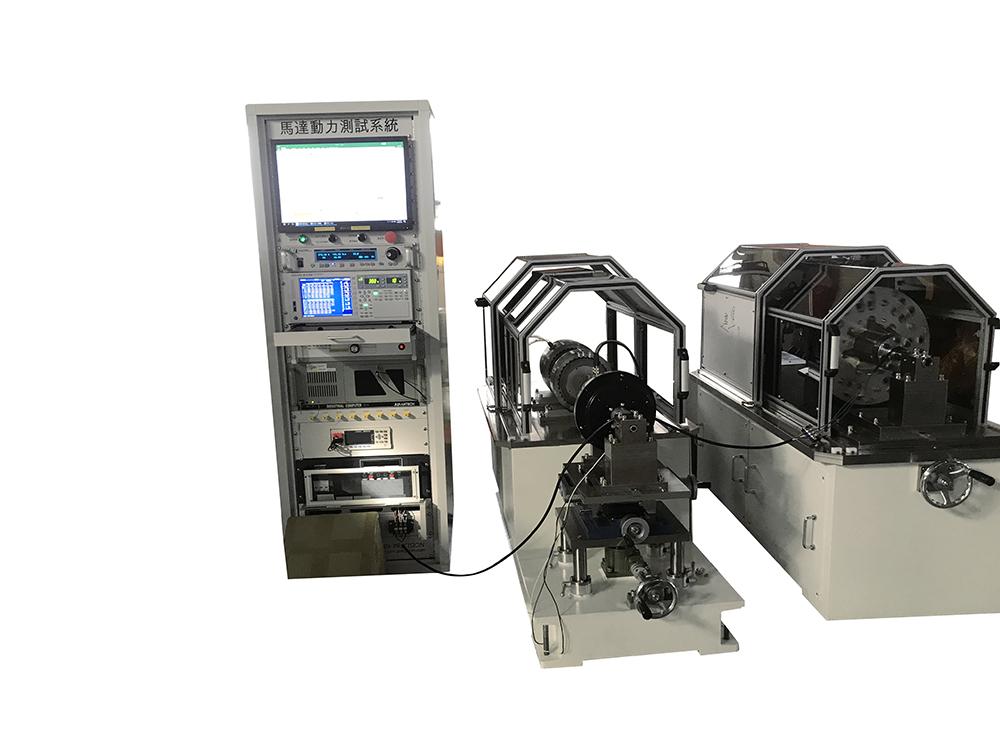

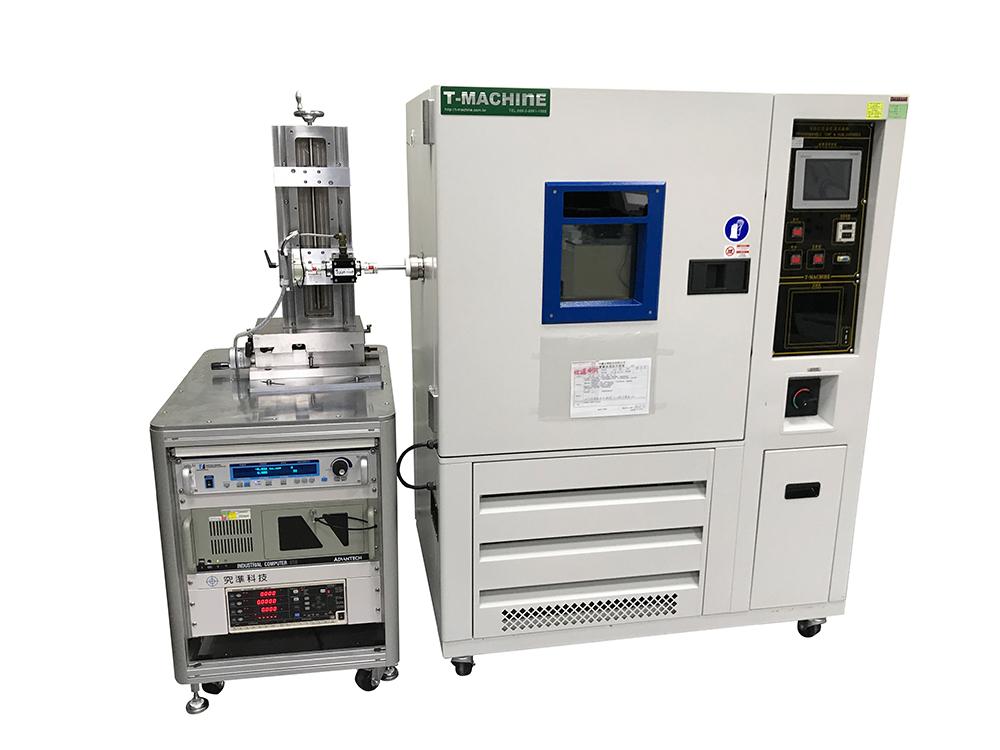

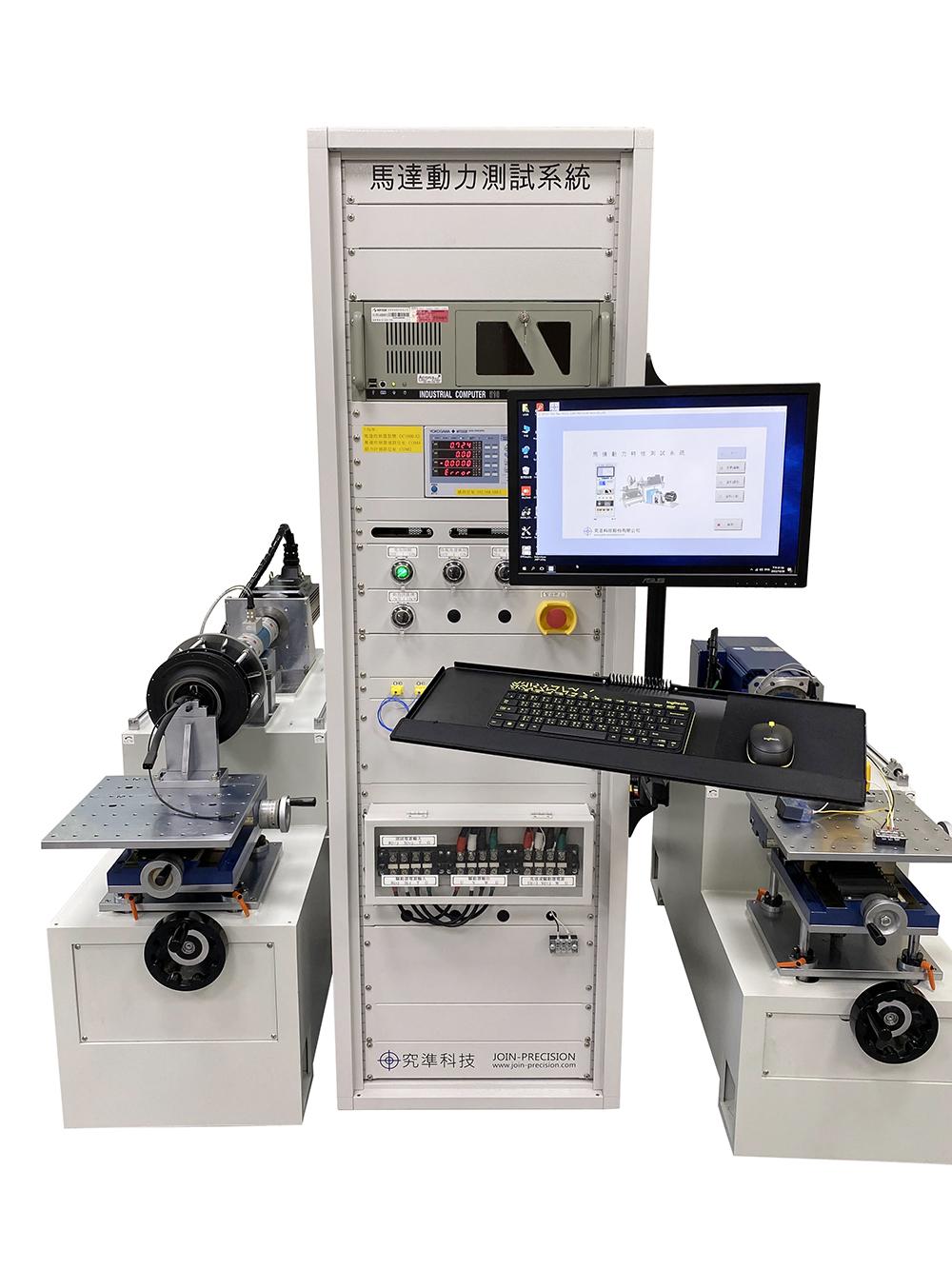

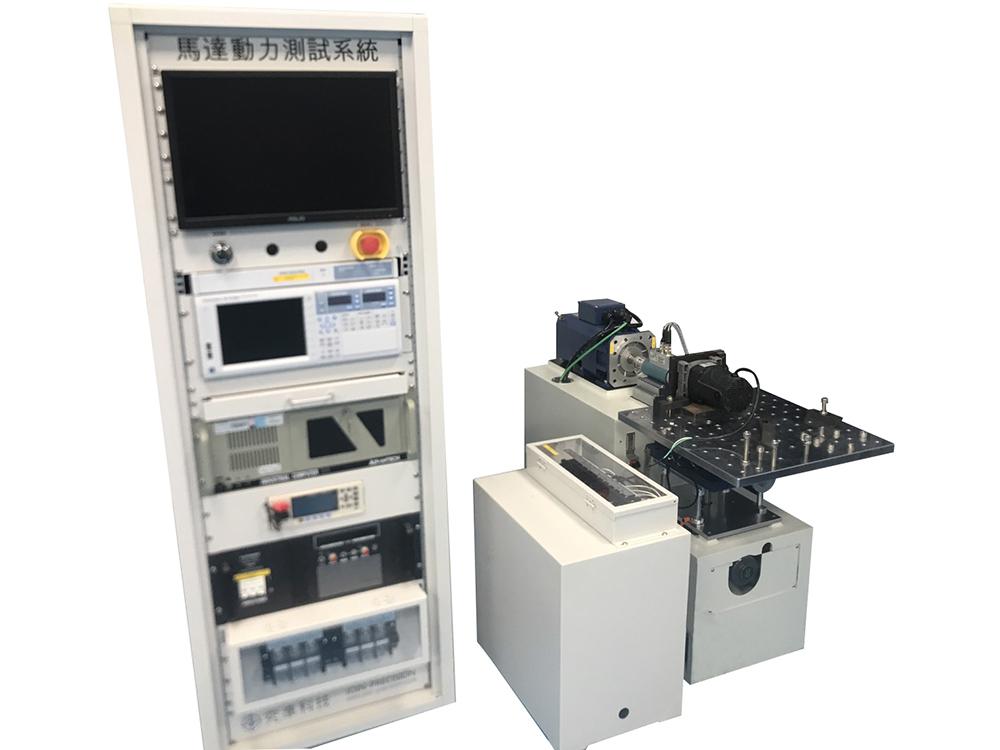

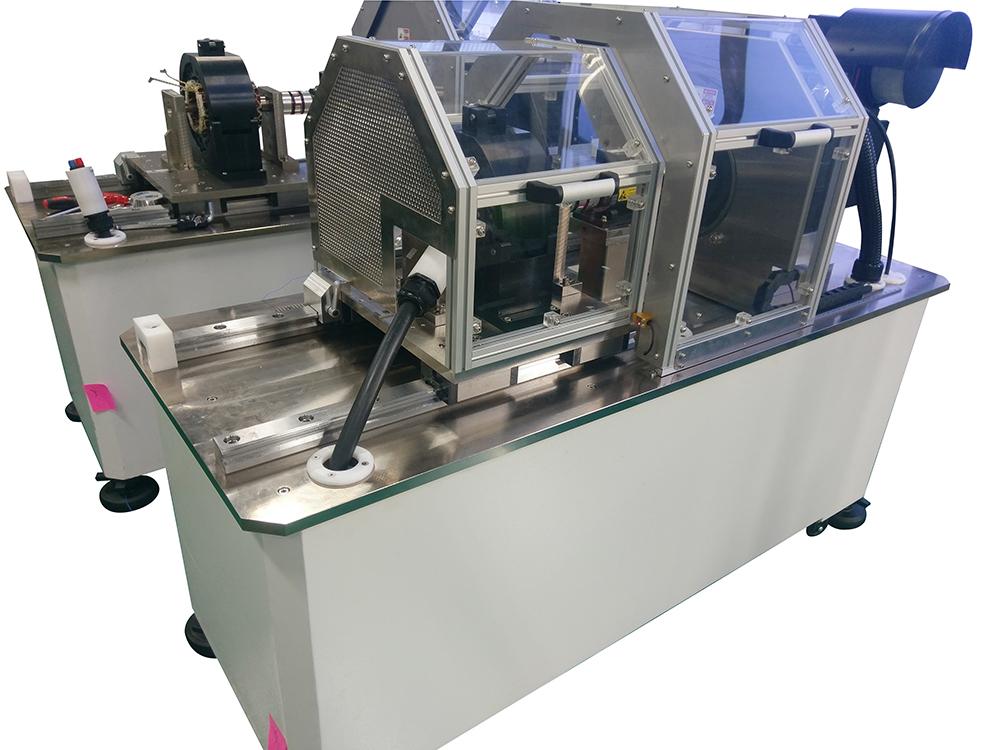

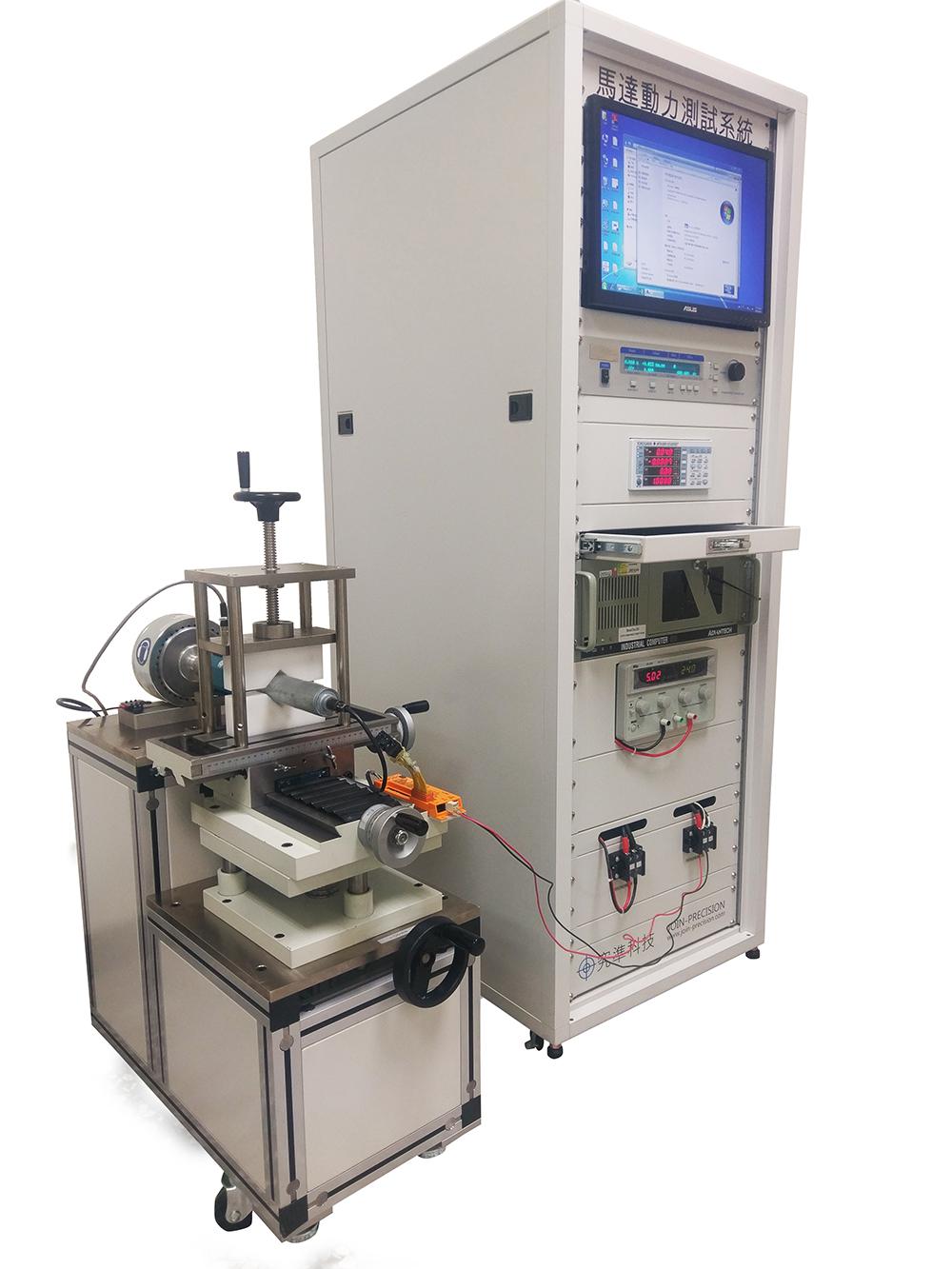

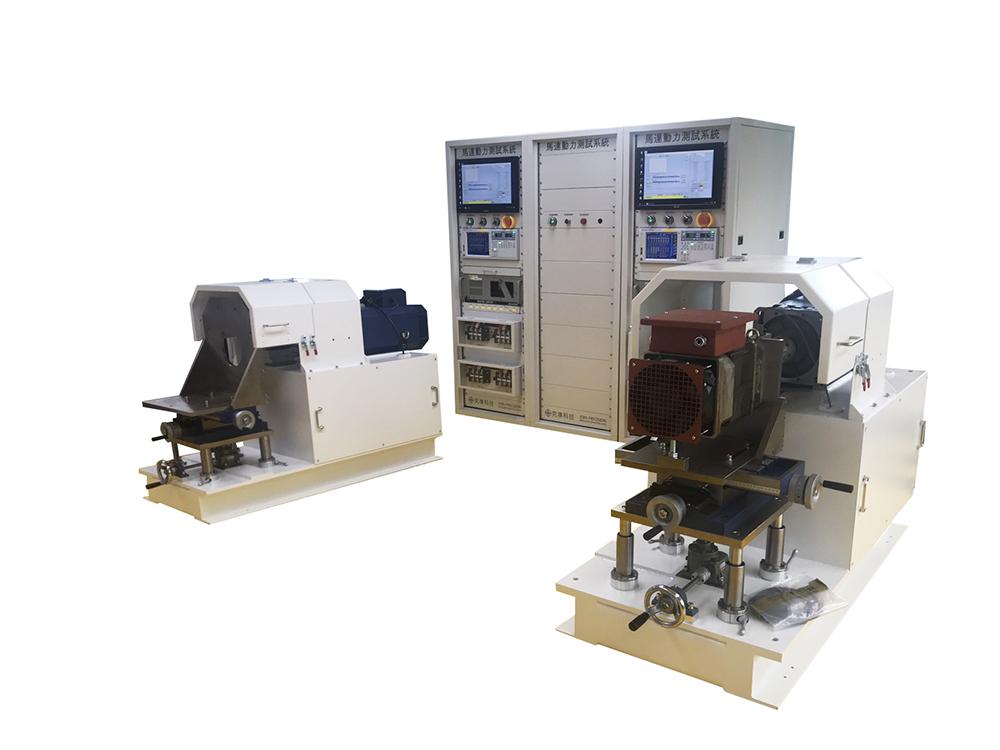

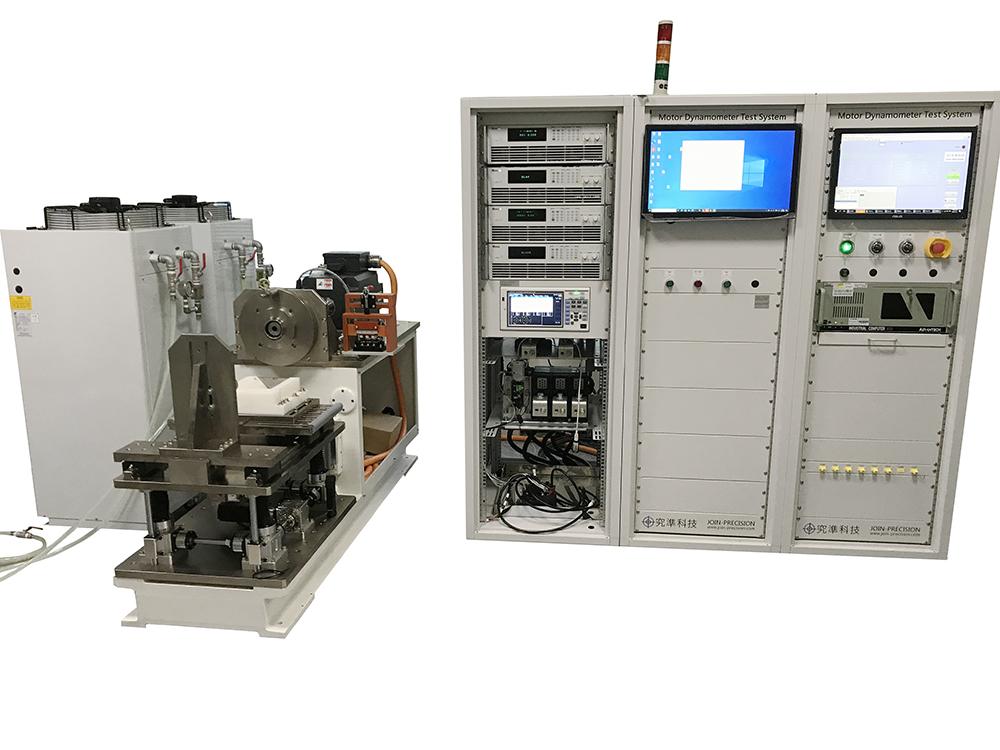

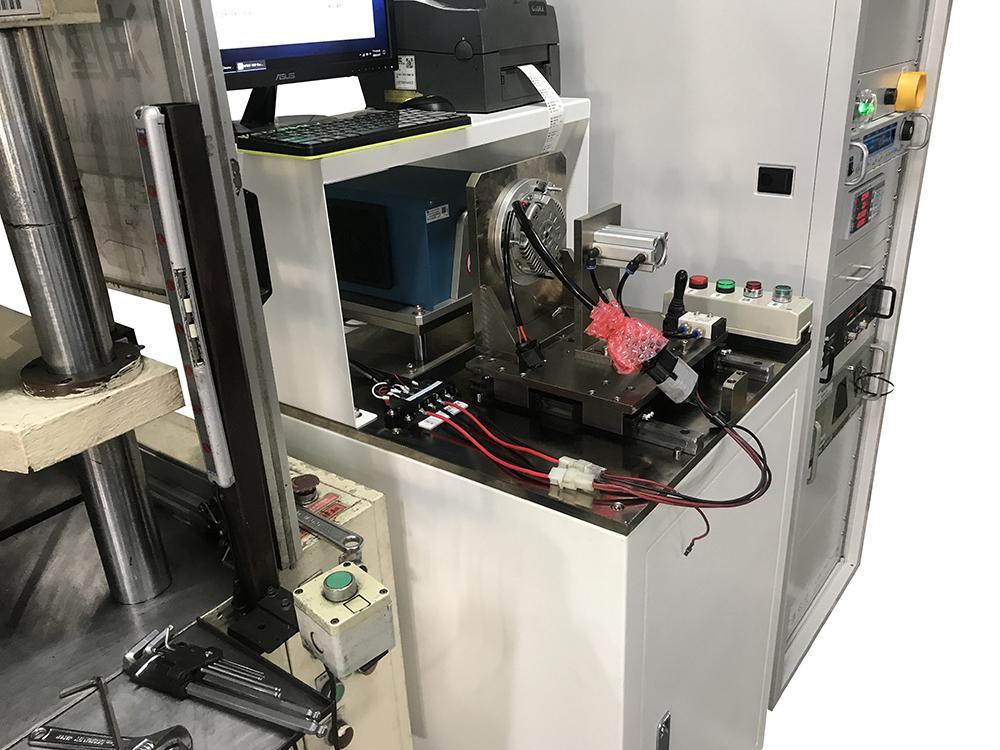

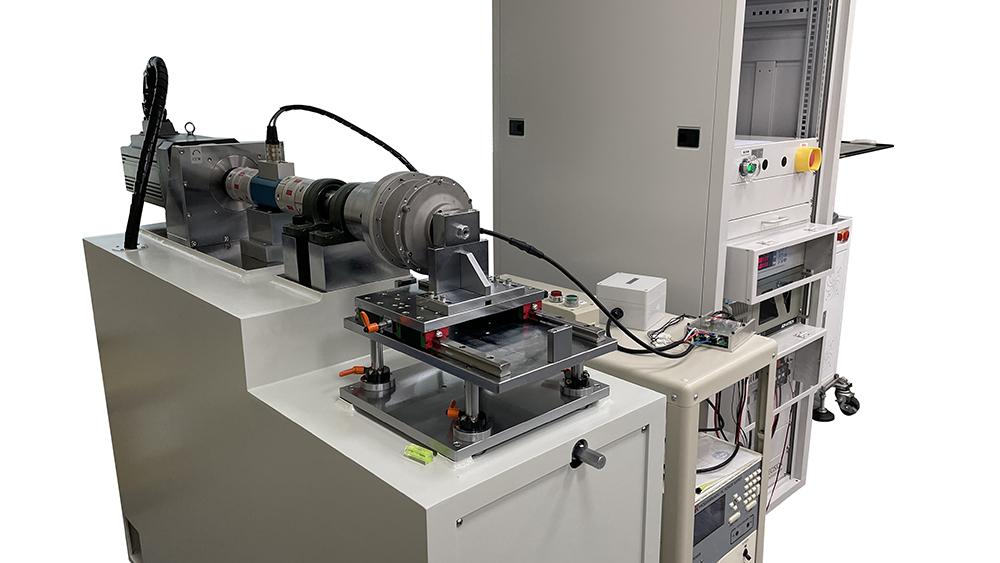

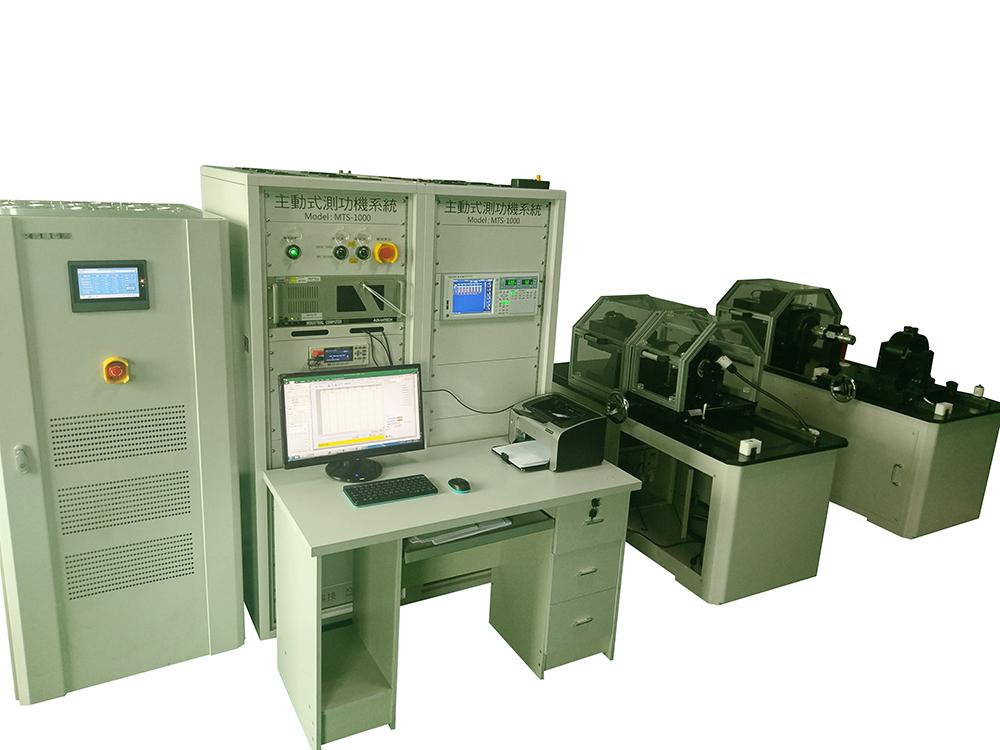

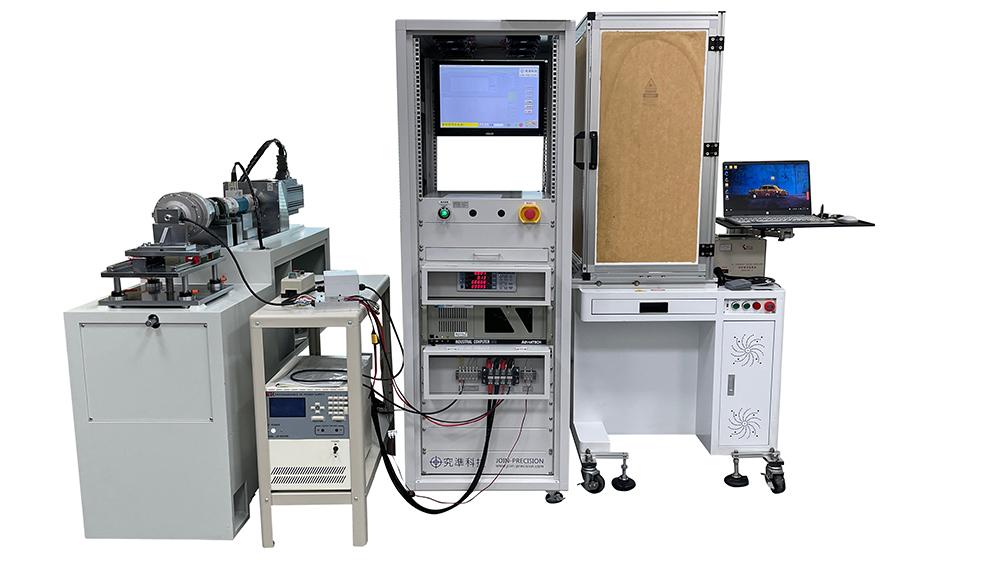

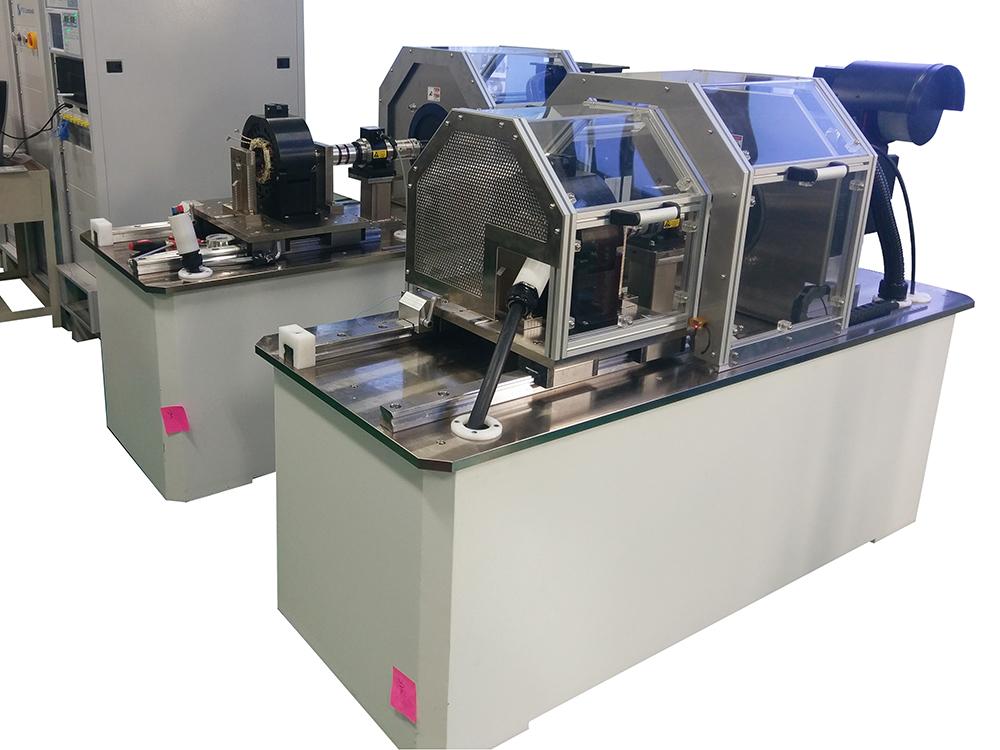

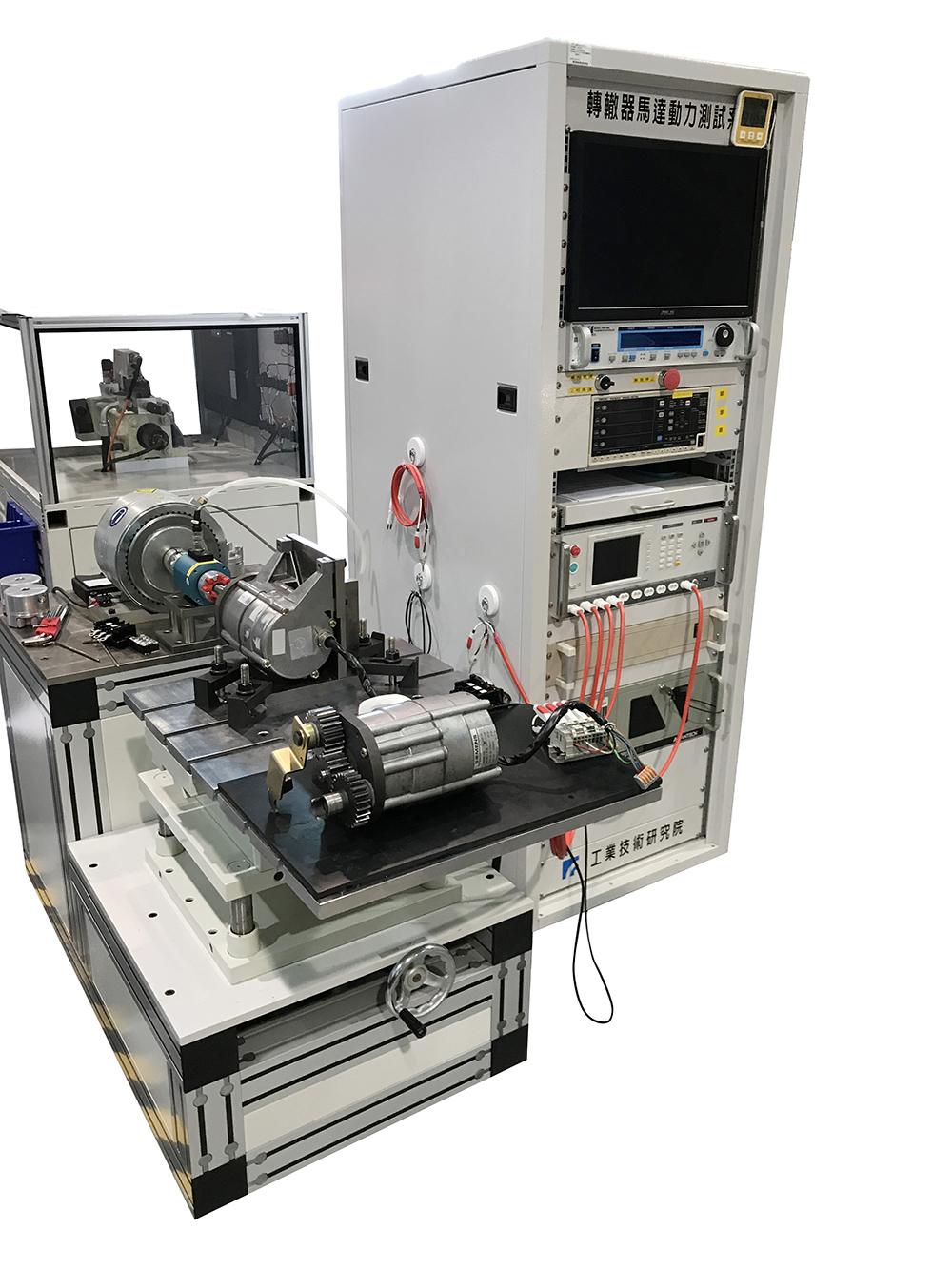

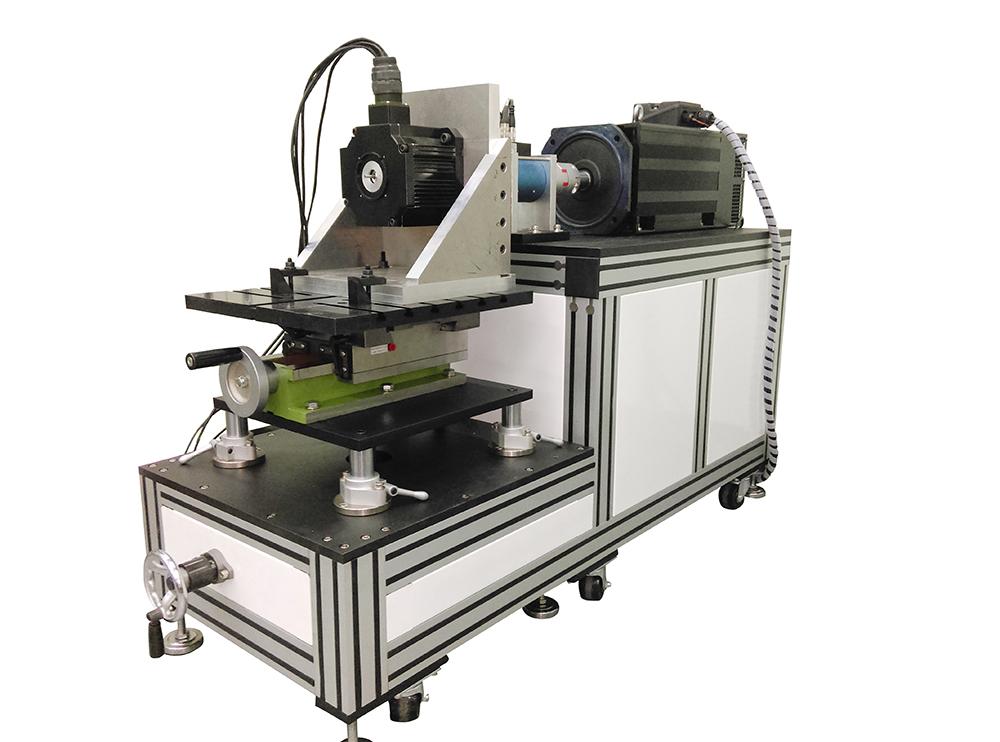

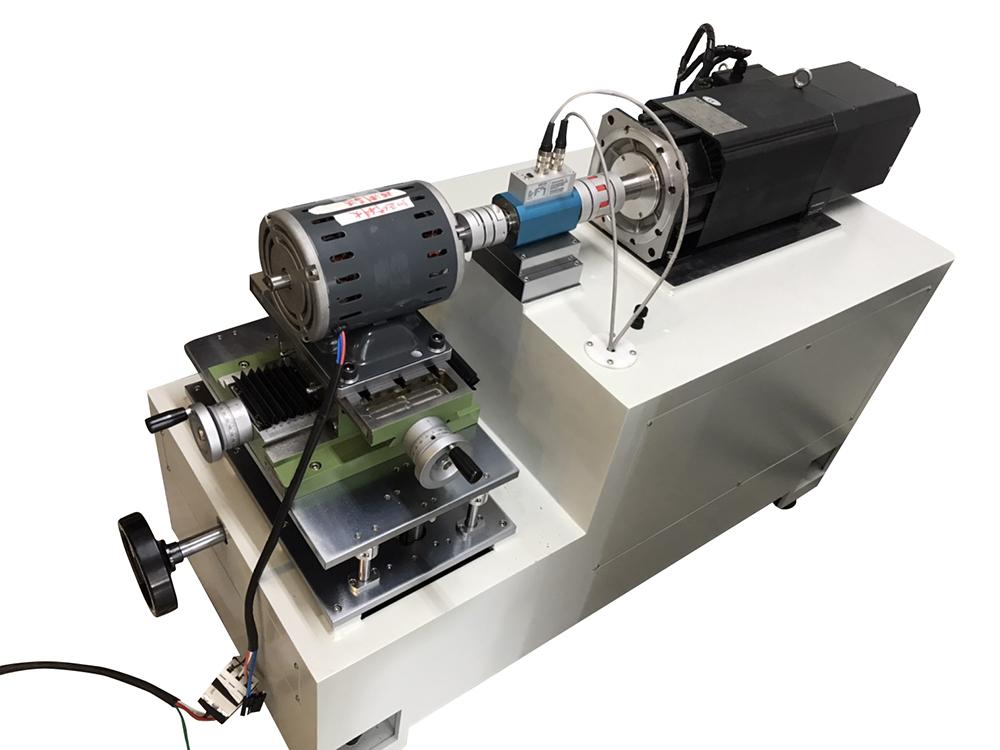

主動式動力計(負載：伺服馬達)

適用馬達種類：

• BLDC 馬達
• 輪轂馬達
• 伺服馬達
• 感應馬達
• 壓縮機馬達

硬體設備：

• 負載部分：
  • 使用交流伺服馬達 (容量依客戶馬達規格而定)
  • 電力反饋模組 (選配)
• 量測部分：
  • 扭力計：
    Kistler品牌 or Magtrol品牌
    可以選用雙檔位扭力計，增加測試範圍並降低設備投資成本。
    檔位切換由軟體操作，使用方便。
  • 電力分析儀：
    Yokogawa品牌WT系列
    Hioki品牌PW系列
  • 低阻計： Hioki品牌RM3544-01
  • 電腦： 研華工業電腦

測試項目：

• 1 ψ 感應馬達 ==» 同時量測主線、副線及電容的 V、A 、∑ W
• 3 ψ 馬達 ==» 同時量測各相的 V、A、 ∑ W
• 驅動器的輸入&輸出，同時量測各相的 V、A、 ∑ W
• 扭力、轉速、馬達效率、驅動器效率、整體效率、反電動勢、馬達外殼溫昇(選配)、馬達線圈溫昇(選配) 、Ld & Lq (選配)...等等。

軟體功能：

• 具備慣性補償功能
• 馬達檔案管理系統：新增、編輯、刪除、快速查詢、複製等功能
• 資料檔案管理系統： 新增、編輯、刪除、快速查詢、複製、列印及特性圖表列印...等功能
• T-N 特性曲線測試&定點測試&手動測試&壽命測試
• 資料檔可匯出成Excel格式檔案
• 有6組獨立曲線顯示
• 測試資料比較功能→將5組特性曲線繪製在同一個畫面上

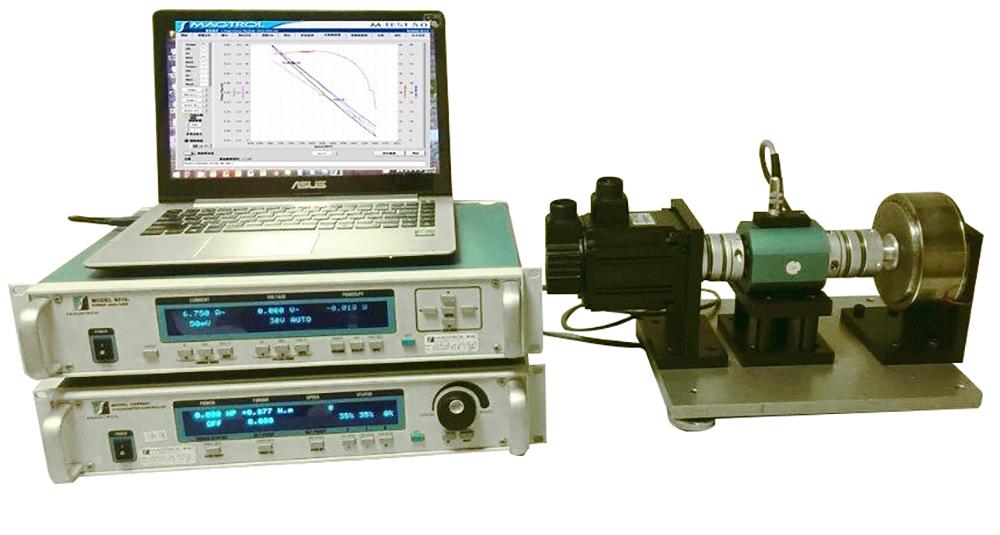

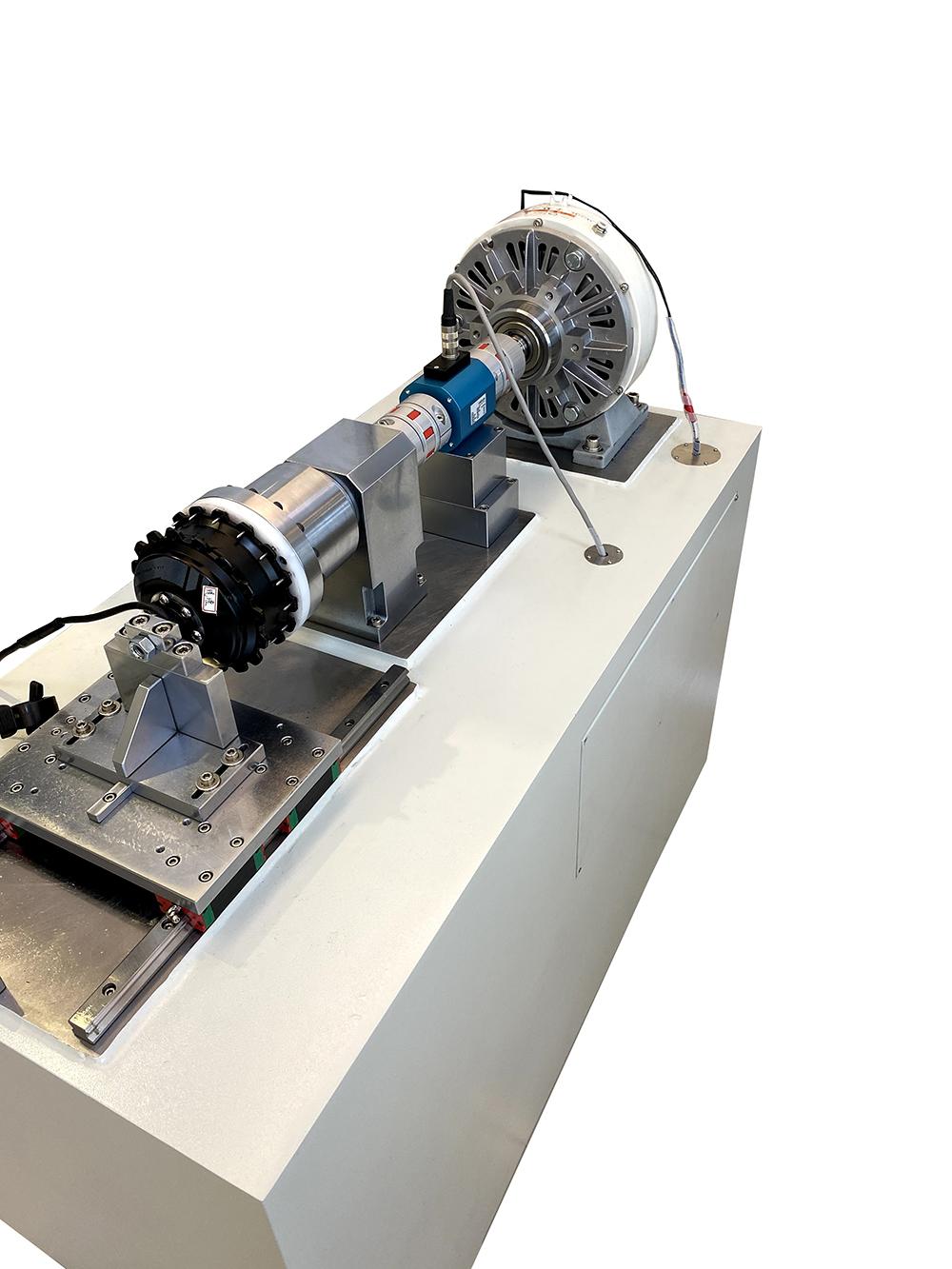

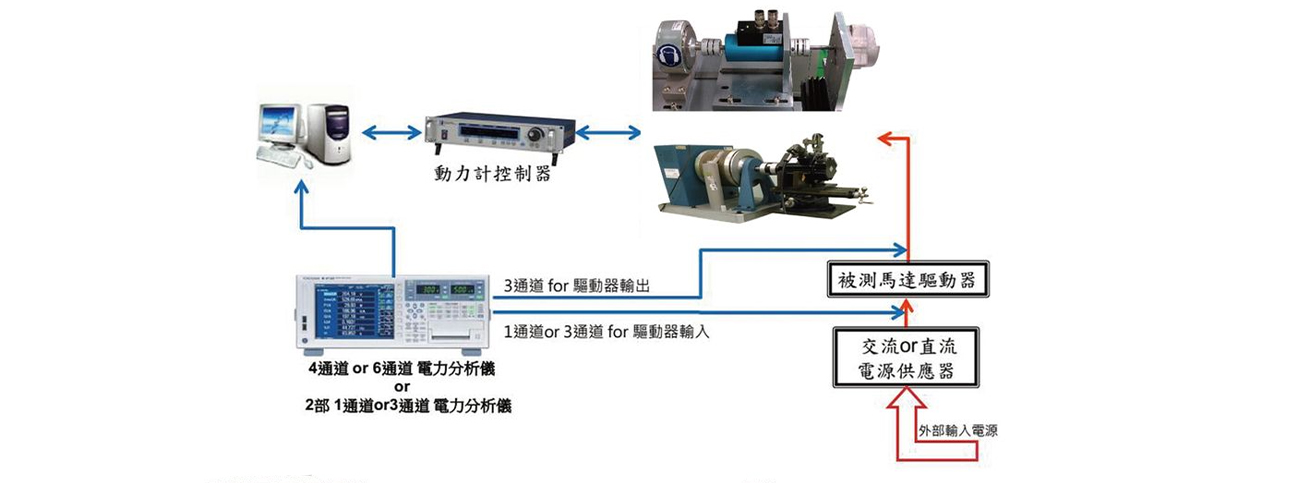

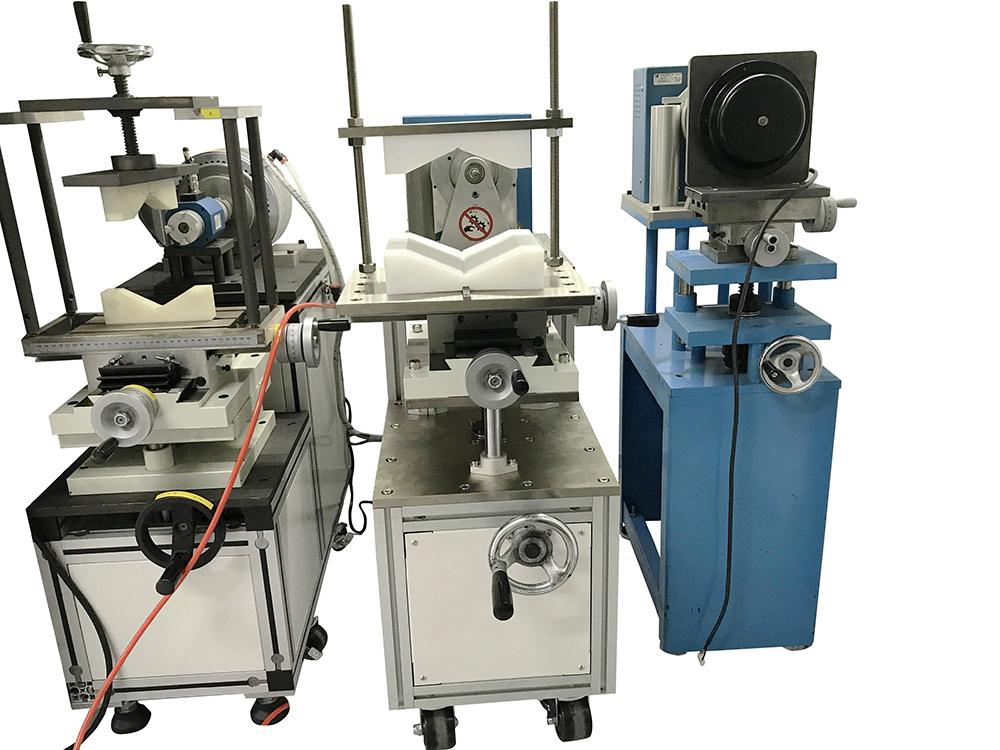

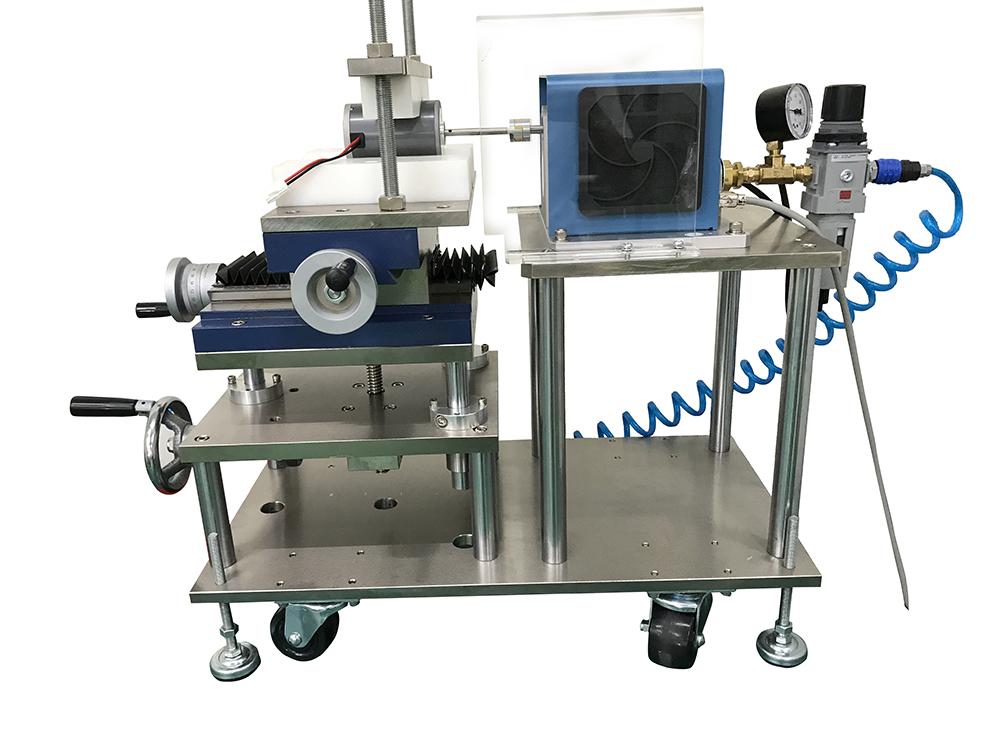

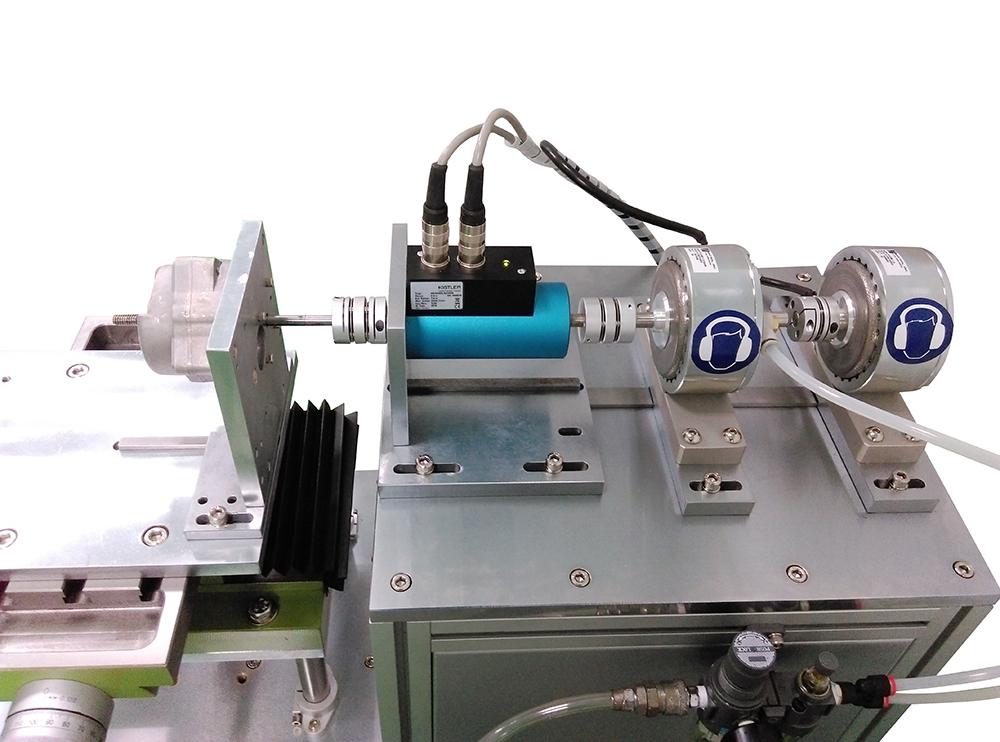

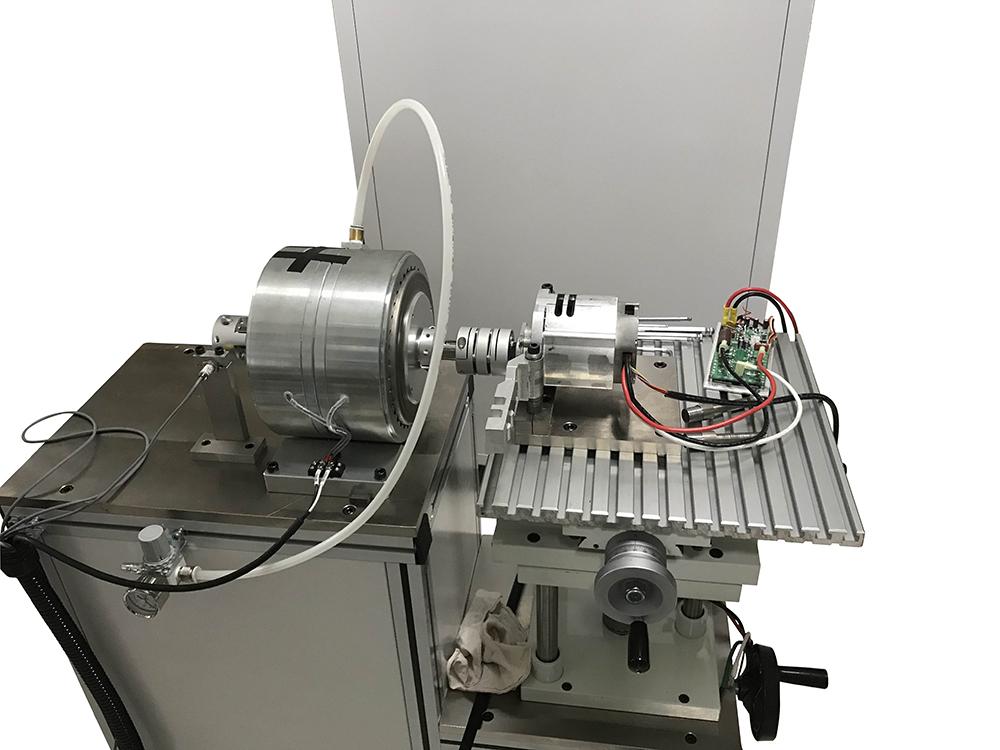

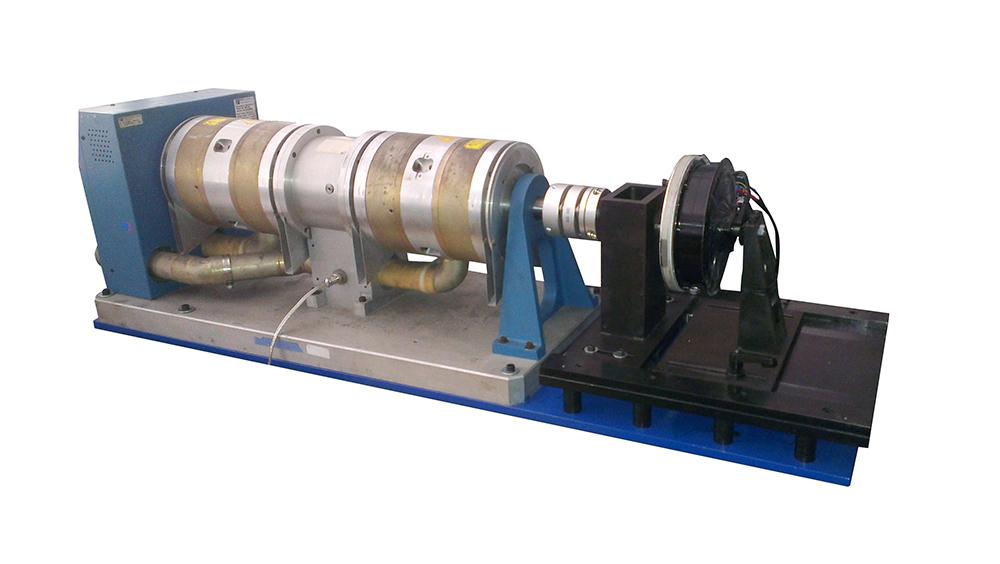

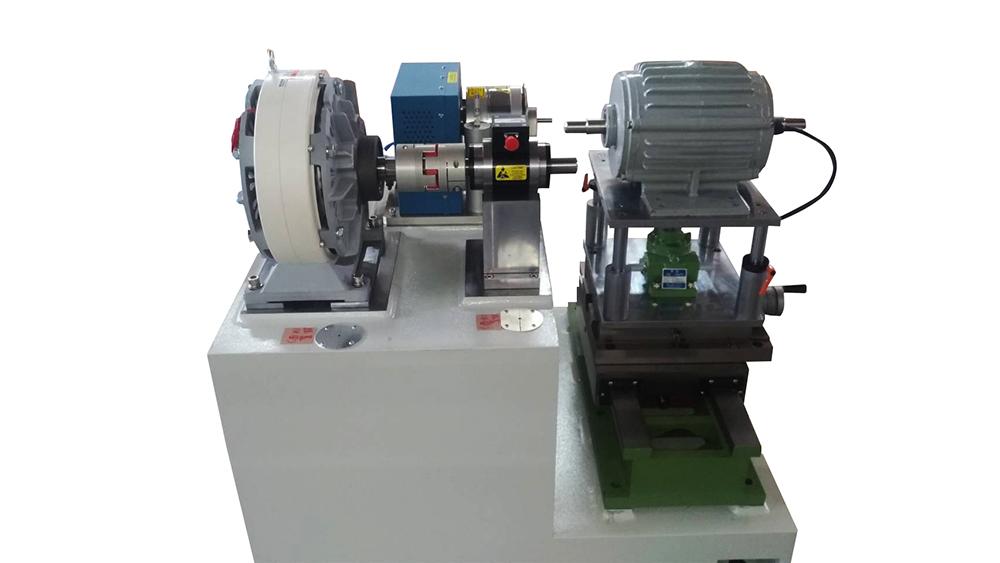

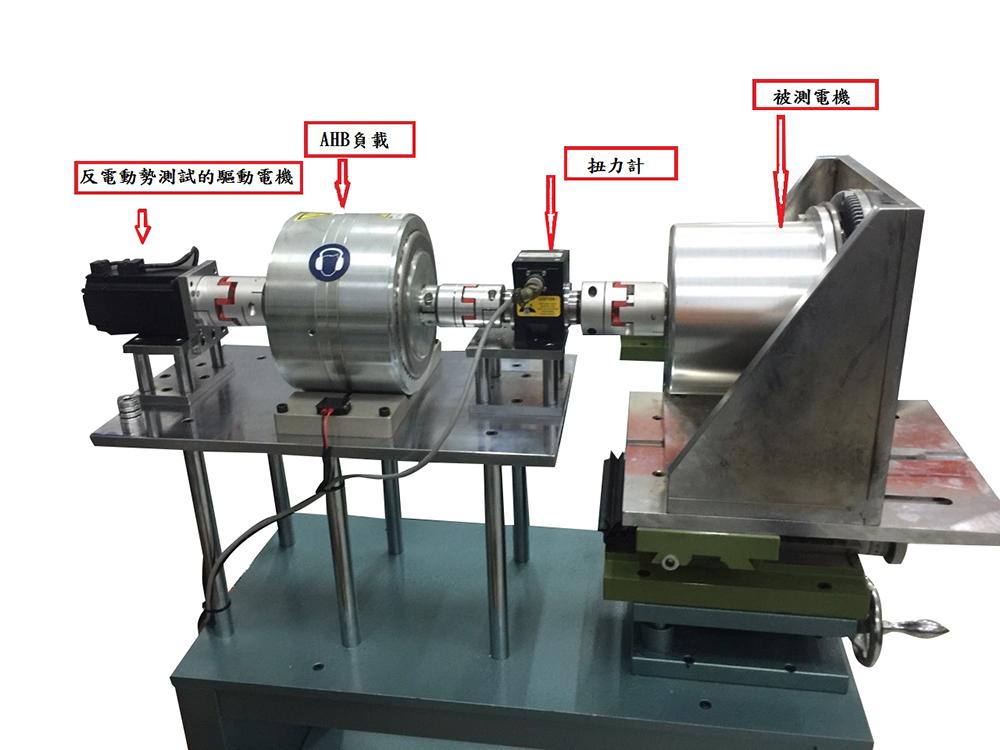

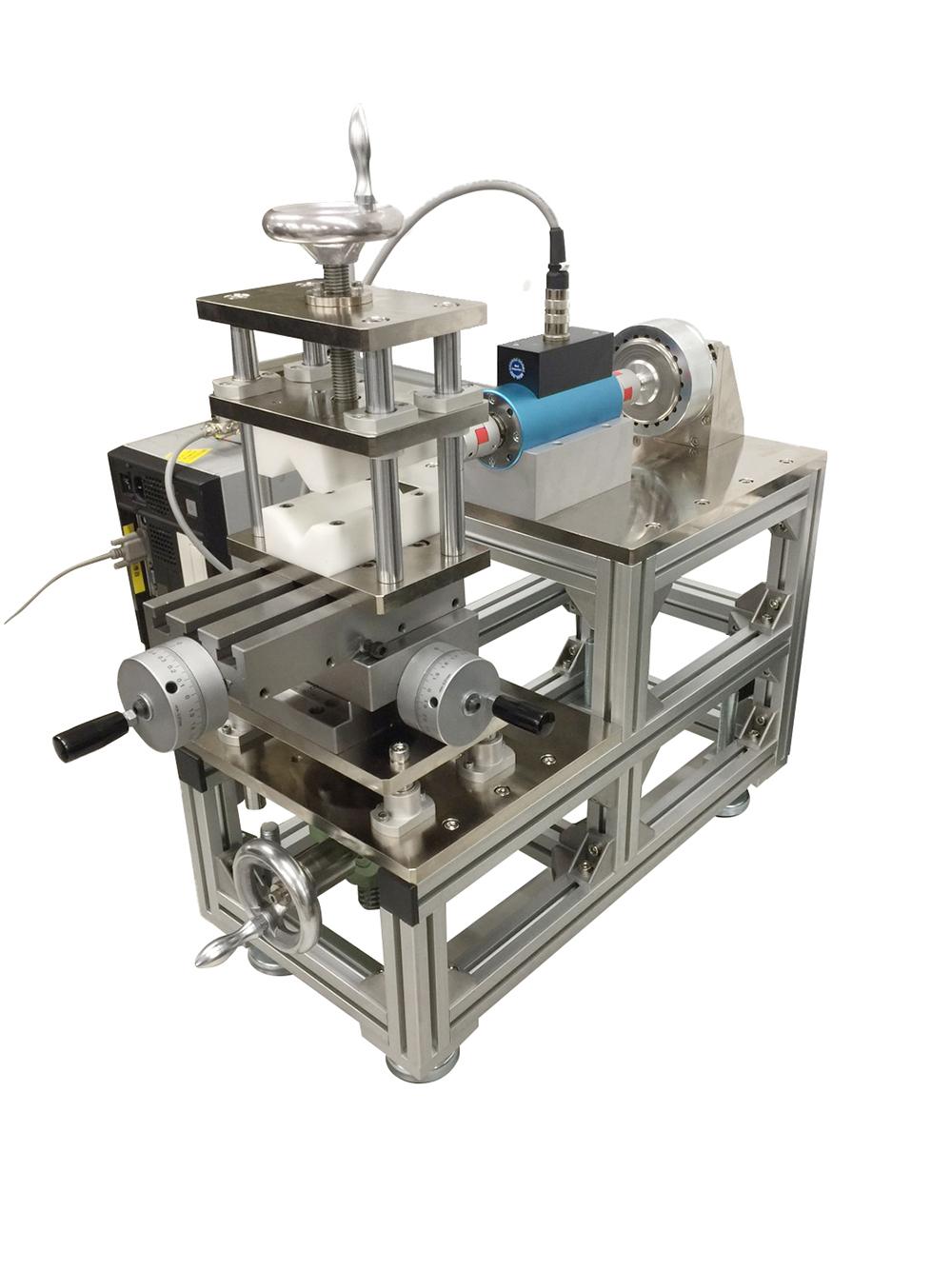

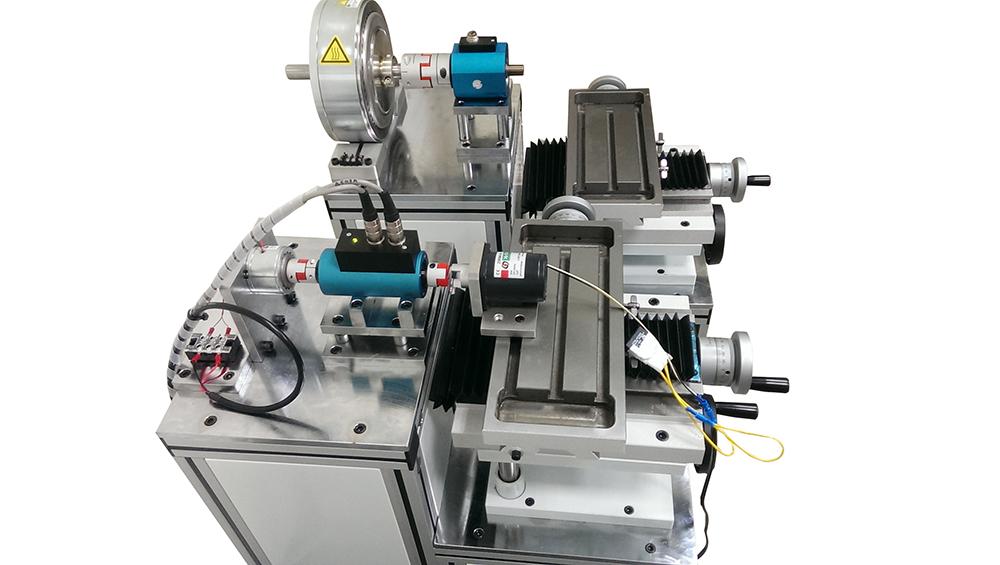

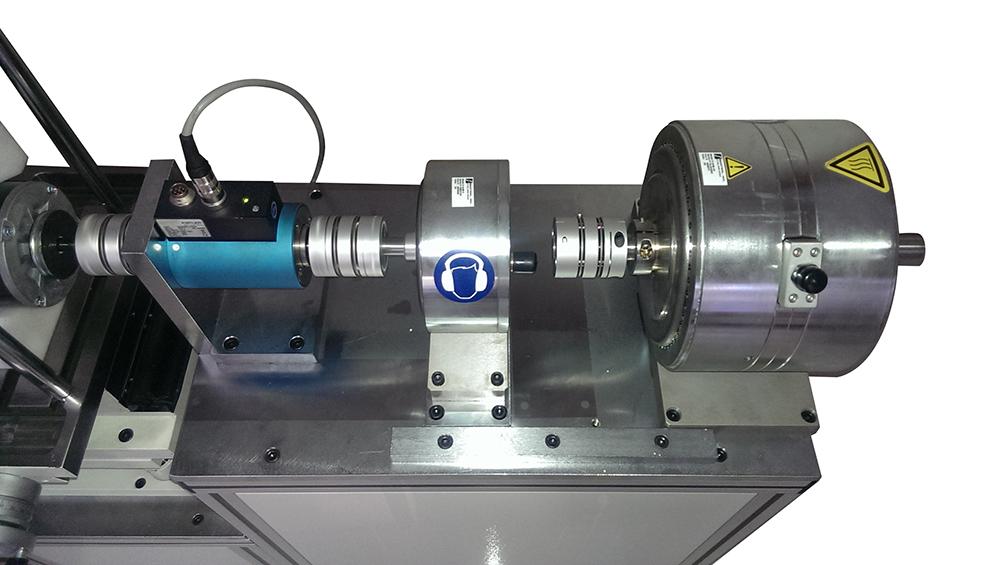

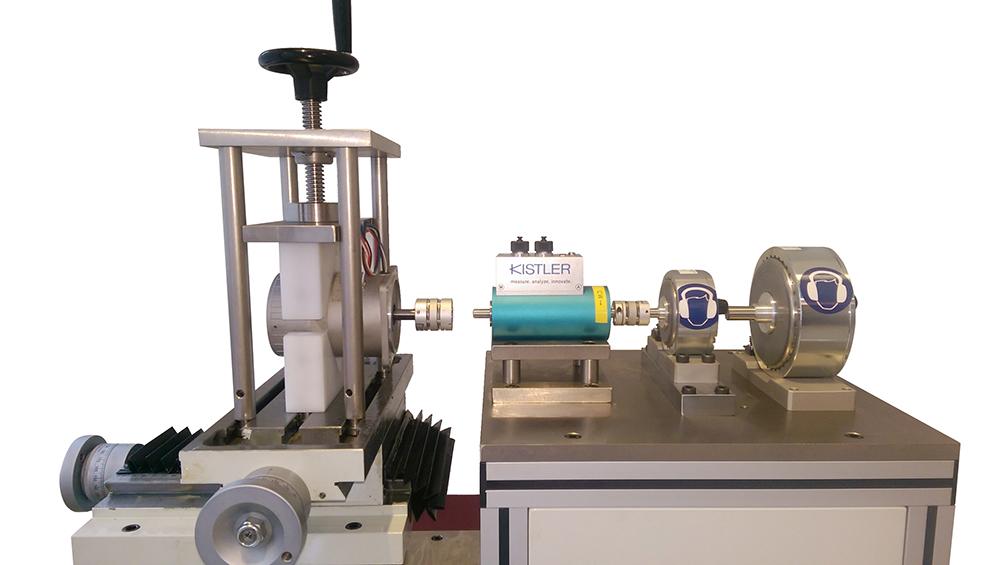

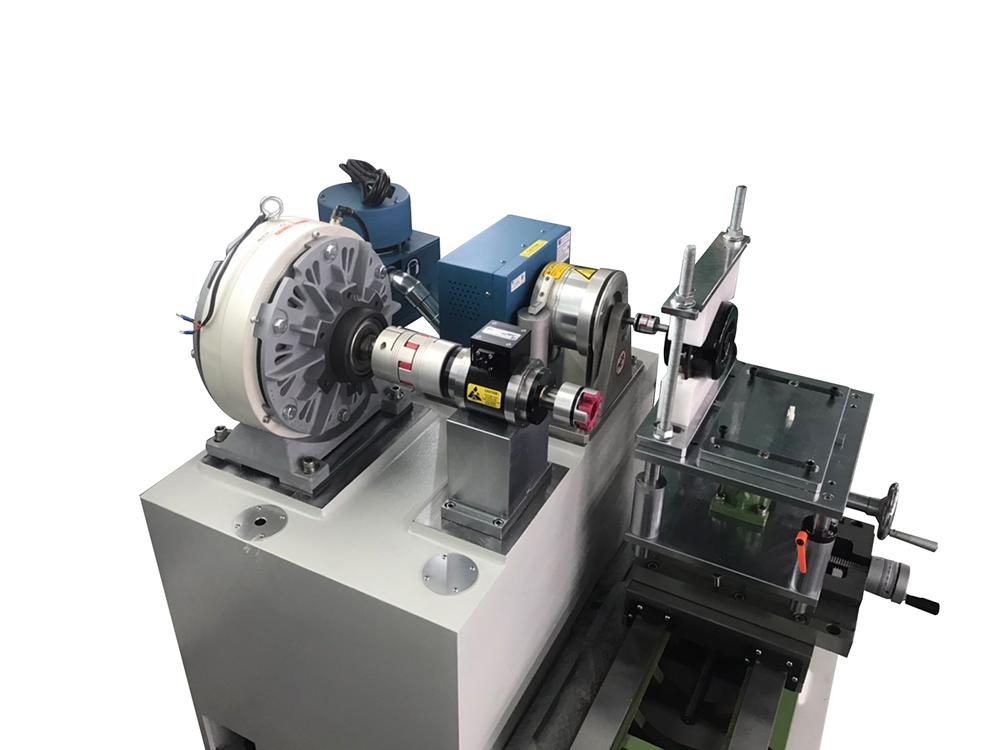

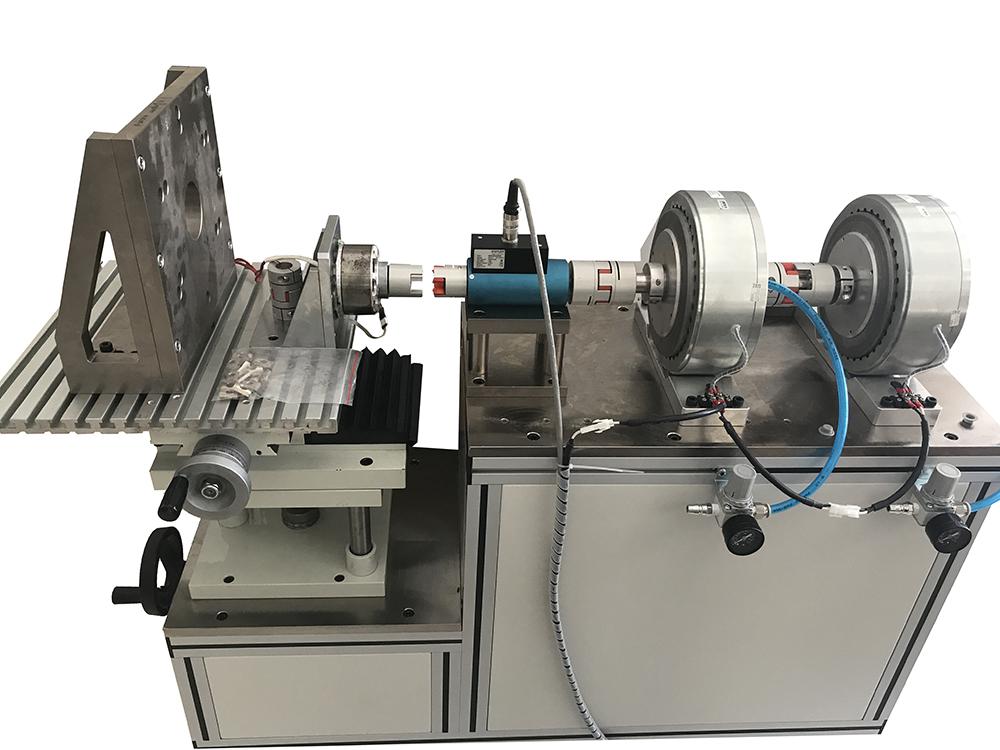

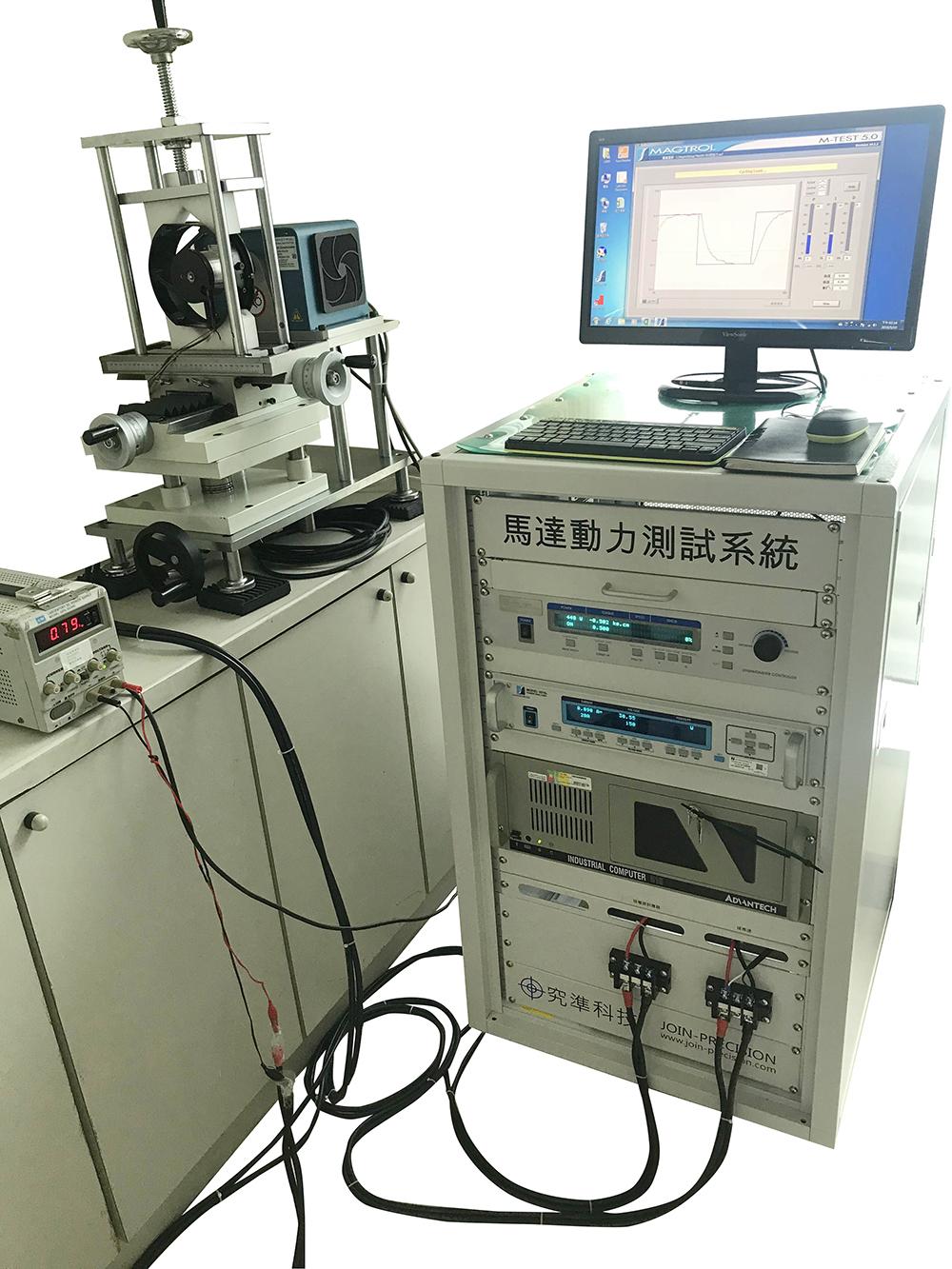

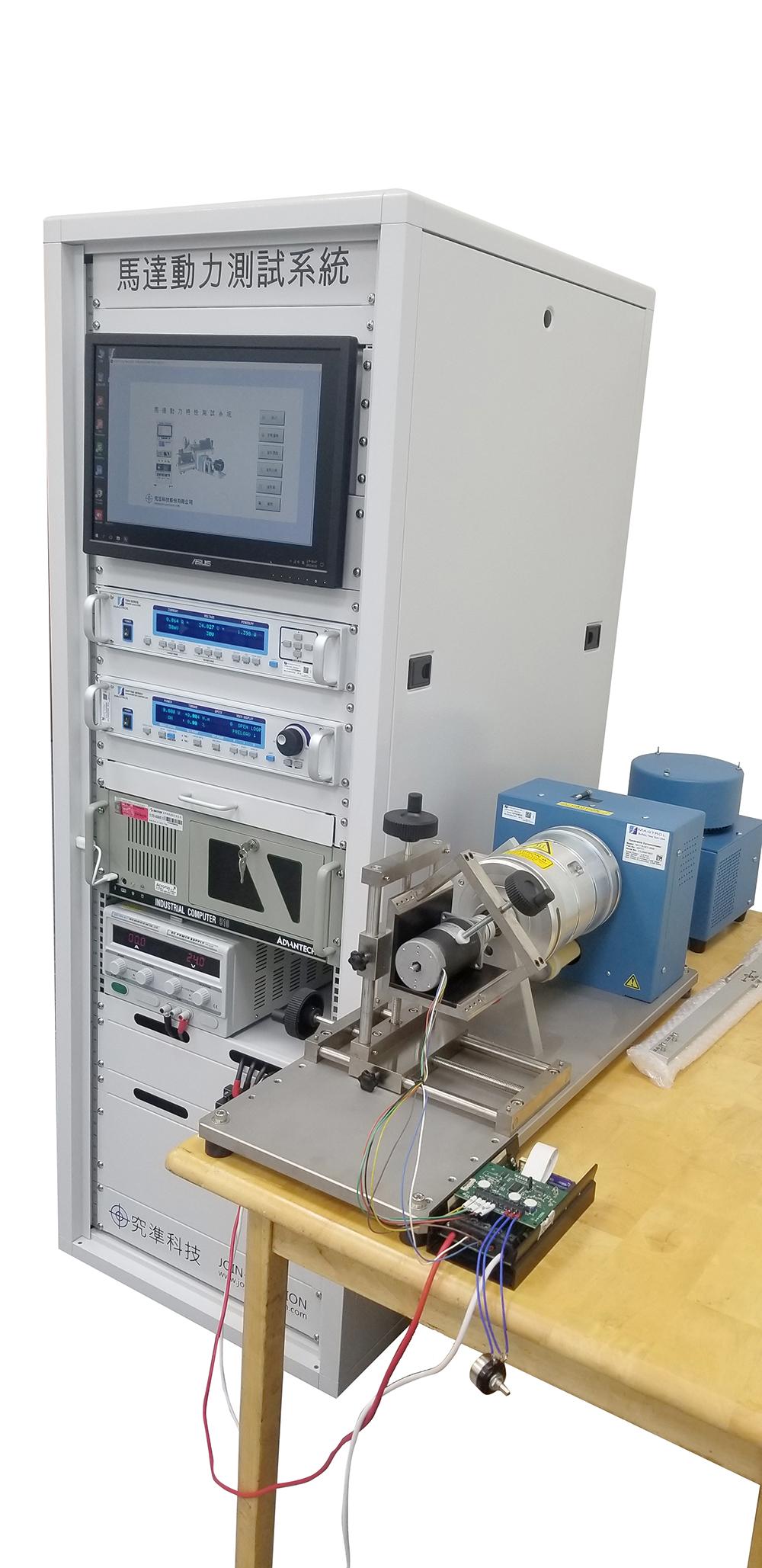

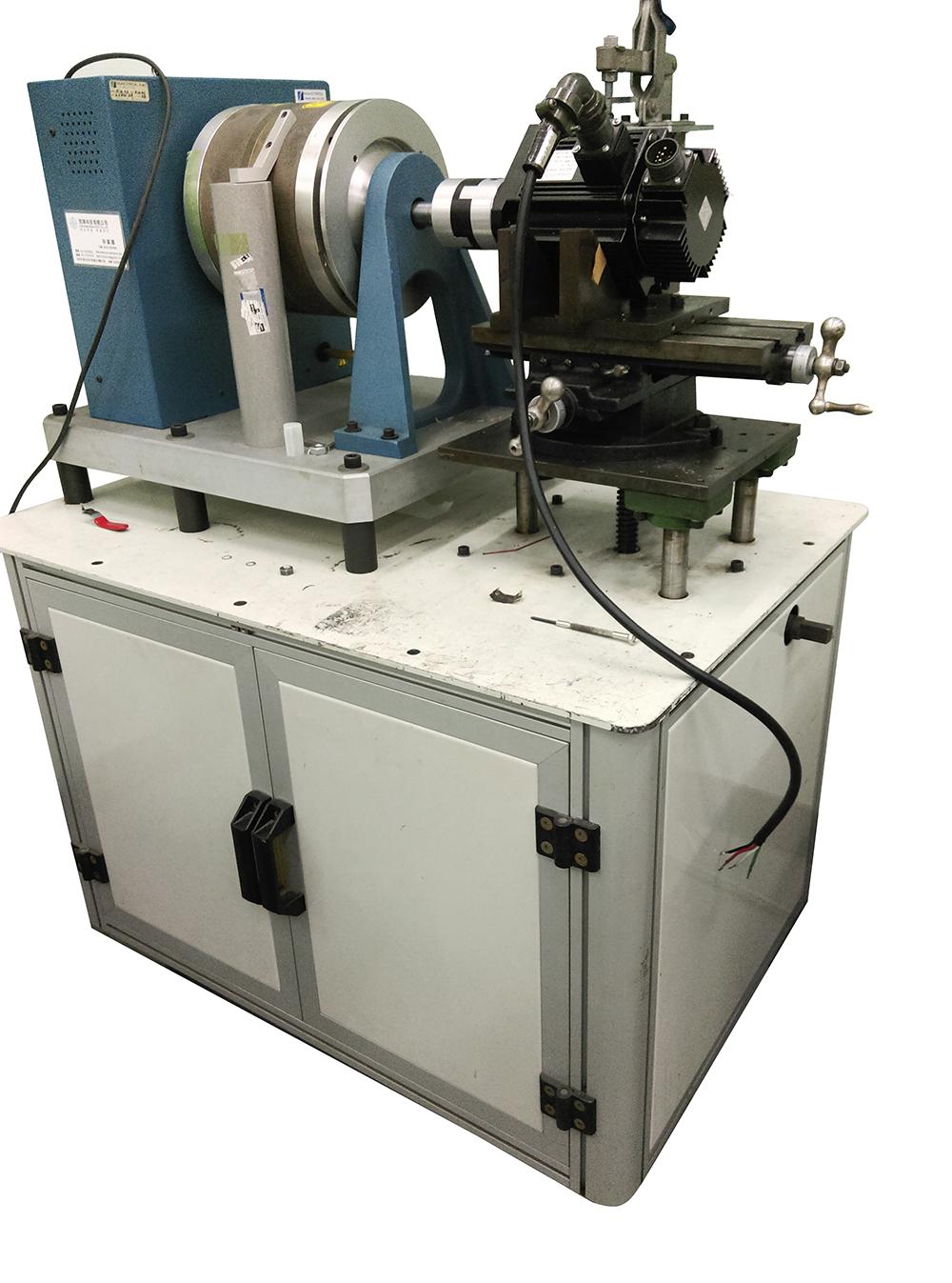

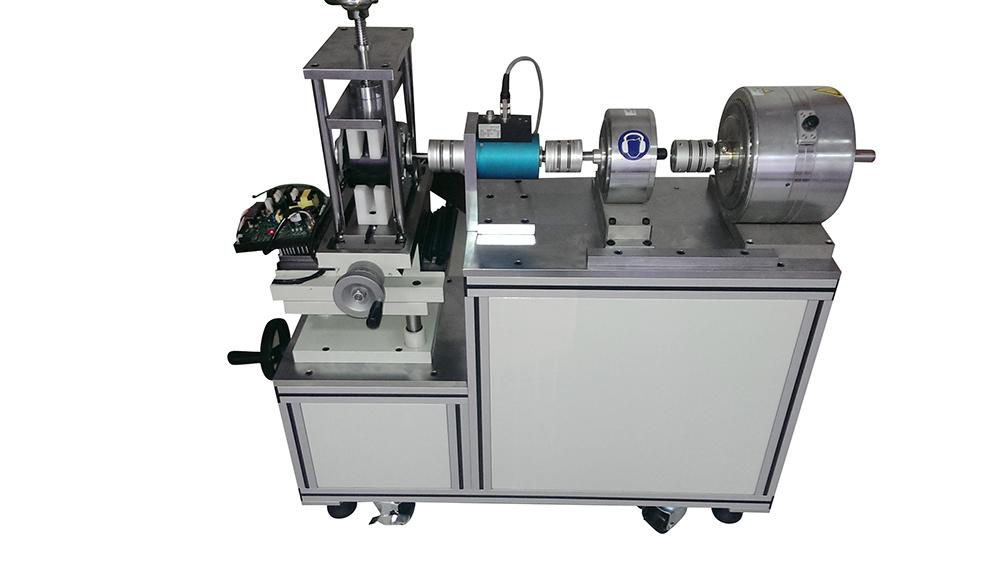

被動式動力計 (負載：磁滯式、渦電流式、磁粉式 煞車器)

適用馬達種類：

• BLDC馬達
• 輪轂馬達
• 伺服馬達
• 感應馬達

硬體設備：

• 負載部分：
  • 選用 磁滯式、渦電流式、磁粉式 (依客戶馬達規格而定)。
  • 自然散熱、壓縮空氣、水冷 (依負載形式而定)。
• 量測部分：
  • 扭力計：
    Kistler品牌 or Magtrol品牌
    可以選用雙檔位扭力計，增加測試範圍並降低設備投資成本。
    檔位切換由軟體操作，使用方便。
  • 電力分析儀：
    Yokogawa品牌WT系列
    Hioki品牌PW系列
    Magtrol品牌
  • 低阻計： Hioki品牌RM3544-01
  • 動力計控制器：
    Join-Precision品牌 DC-1000 or DC-2000
    Magtrol品牌DSP系列
  • 電腦: 研華工業電腦

測試項目：

• 1 ψ 感應馬達 ==» 同時量測主線、副線及電容之V、A ∑ W
• 3 ψ 馬達 ==» 同時量測各相的V、A及 ∑ W
• 驅動器的輸入&輸出同時量測各相V、A及 ∑ W
• 扭力、轉速、馬達效率、驅動器效率、整體效率、馬達外殼溫昇(選配)、馬達線圈溫昇(選配) 、Ld & Lq (選配)、反電動勢 (選配)...等等。

軟體功能：

• 具備慣性補償功能
• 馬達檔案管理系統：新增、編輯、刪除、快速查詢、複製等功能
• 資料檔案管理系統： 新增、編輯、刪除、快速查詢、複製、列印及特性圖表列印等功能
• T-N 特性曲線測試&定點測試&手動測試
• 資料檔可匯出Excel格式檔案
• 有6組獨立曲線顯示
• 測試資料特性曲線可作比較功能→將5組特性曲線繪製同一曲線圖上

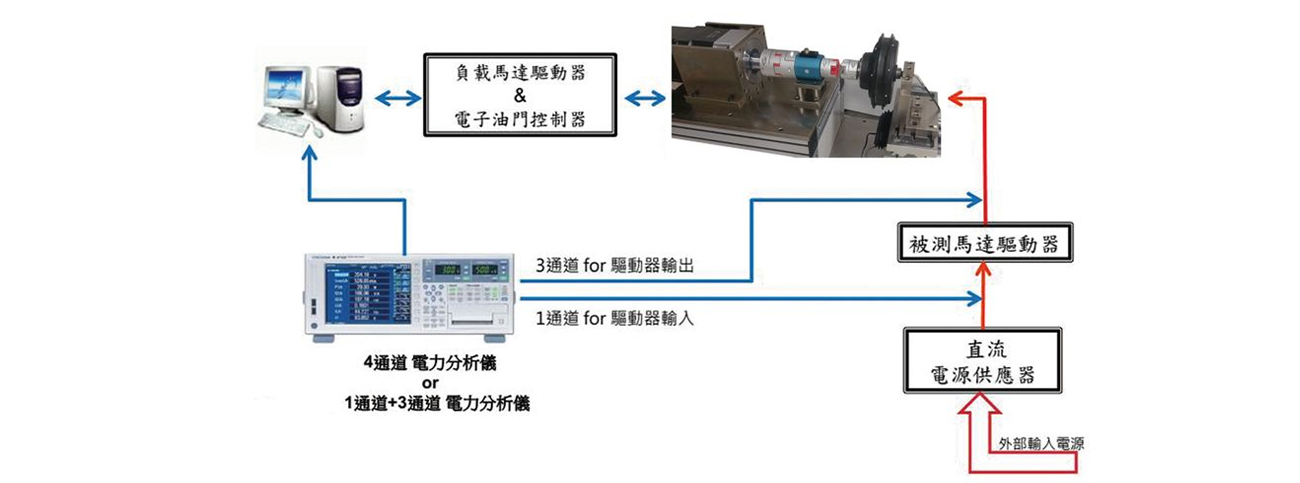

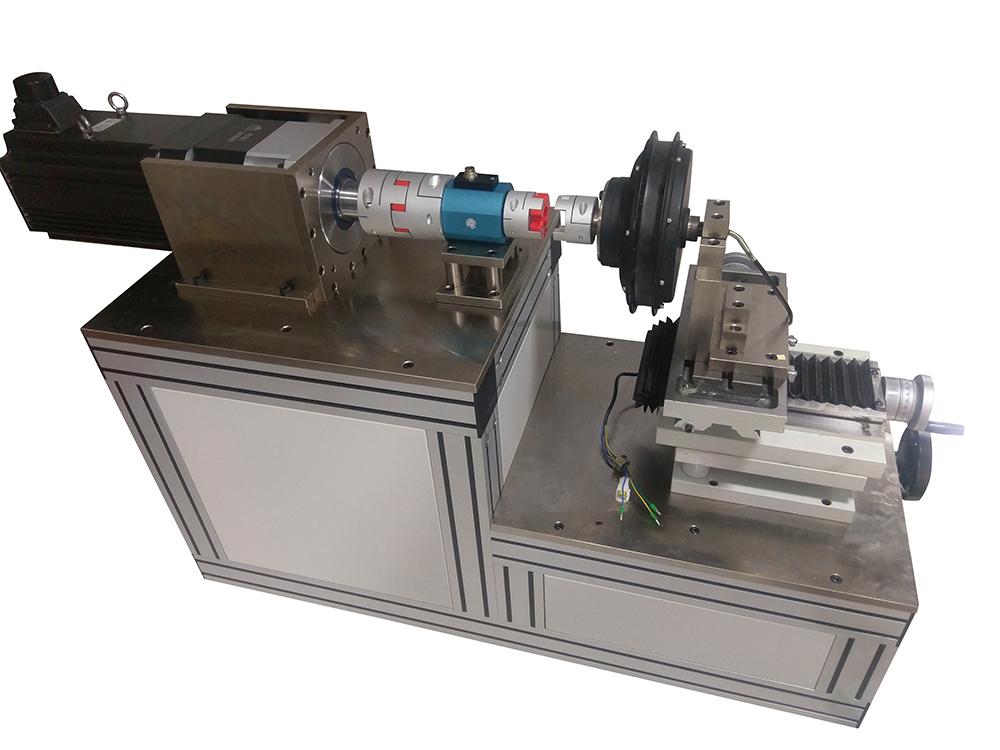

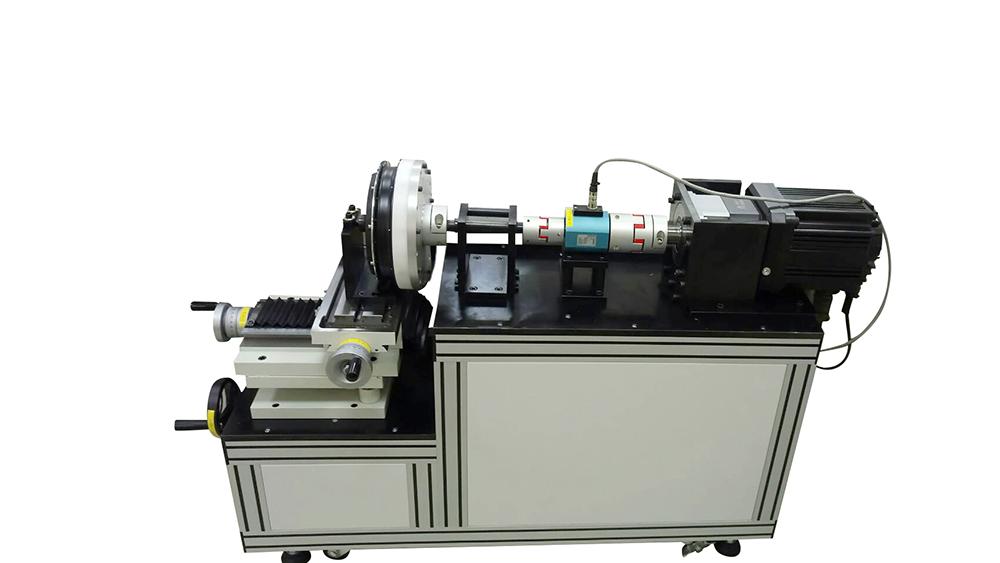

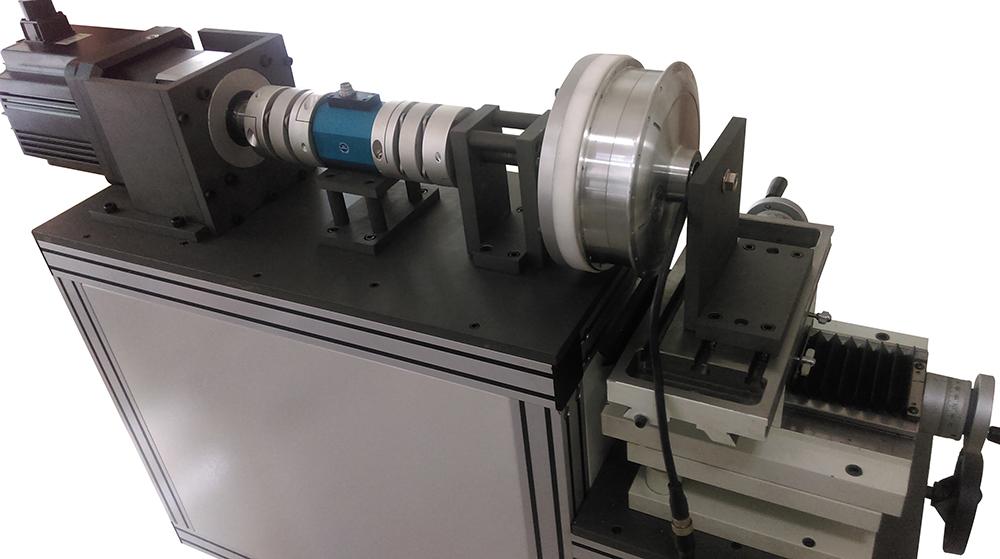

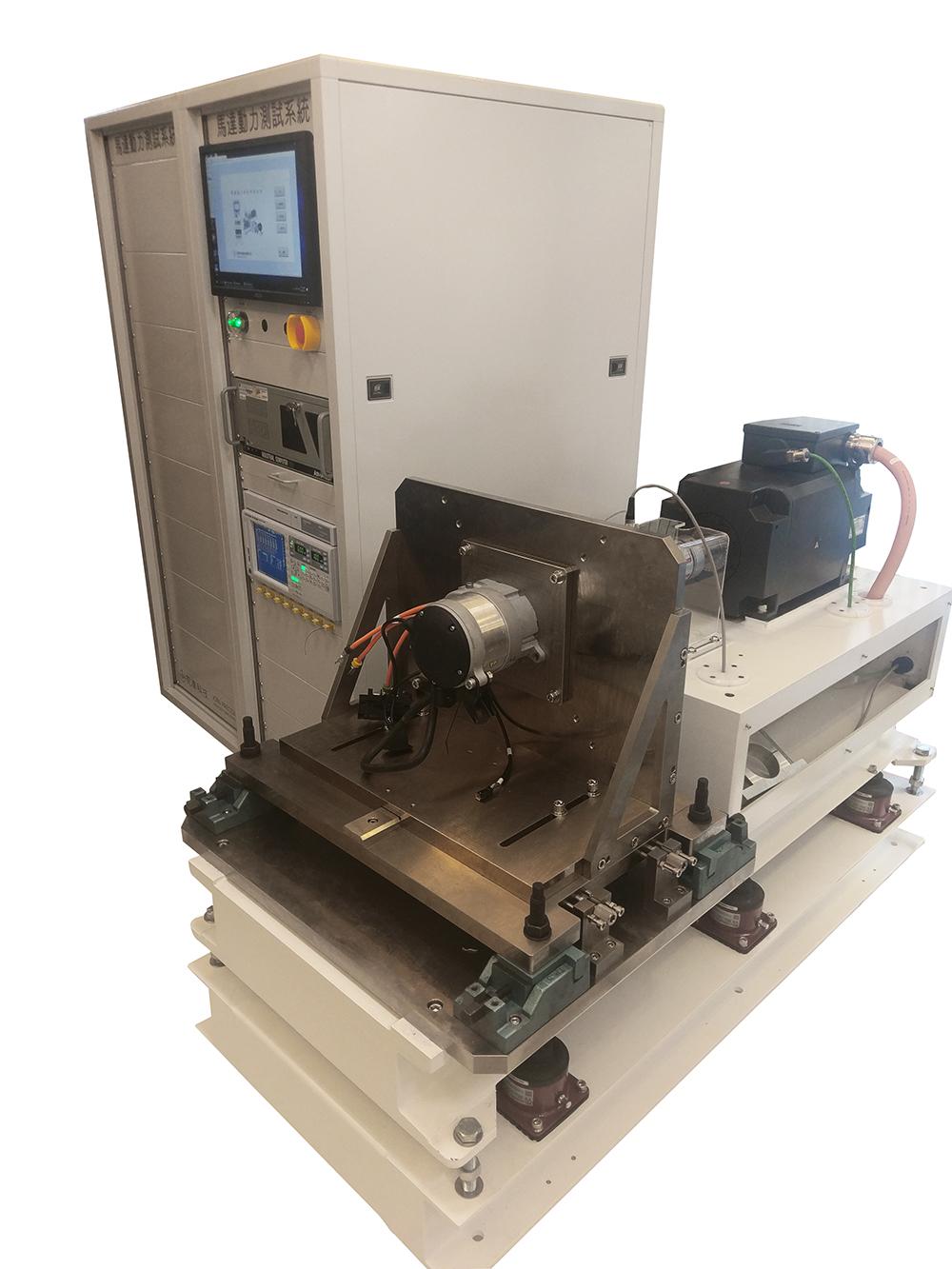

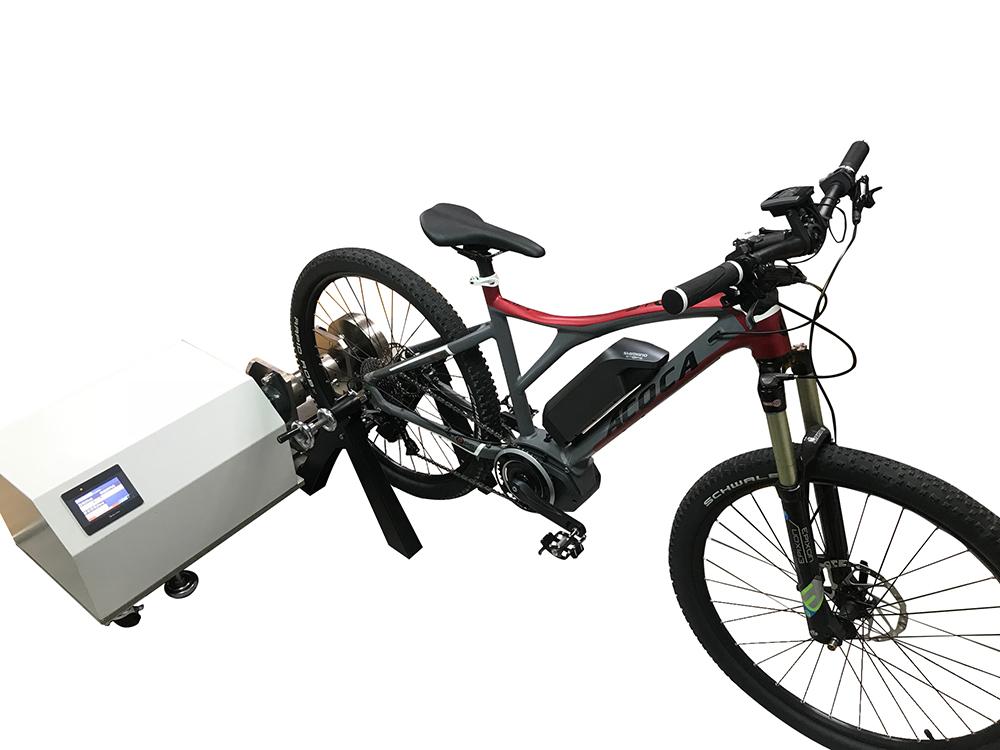

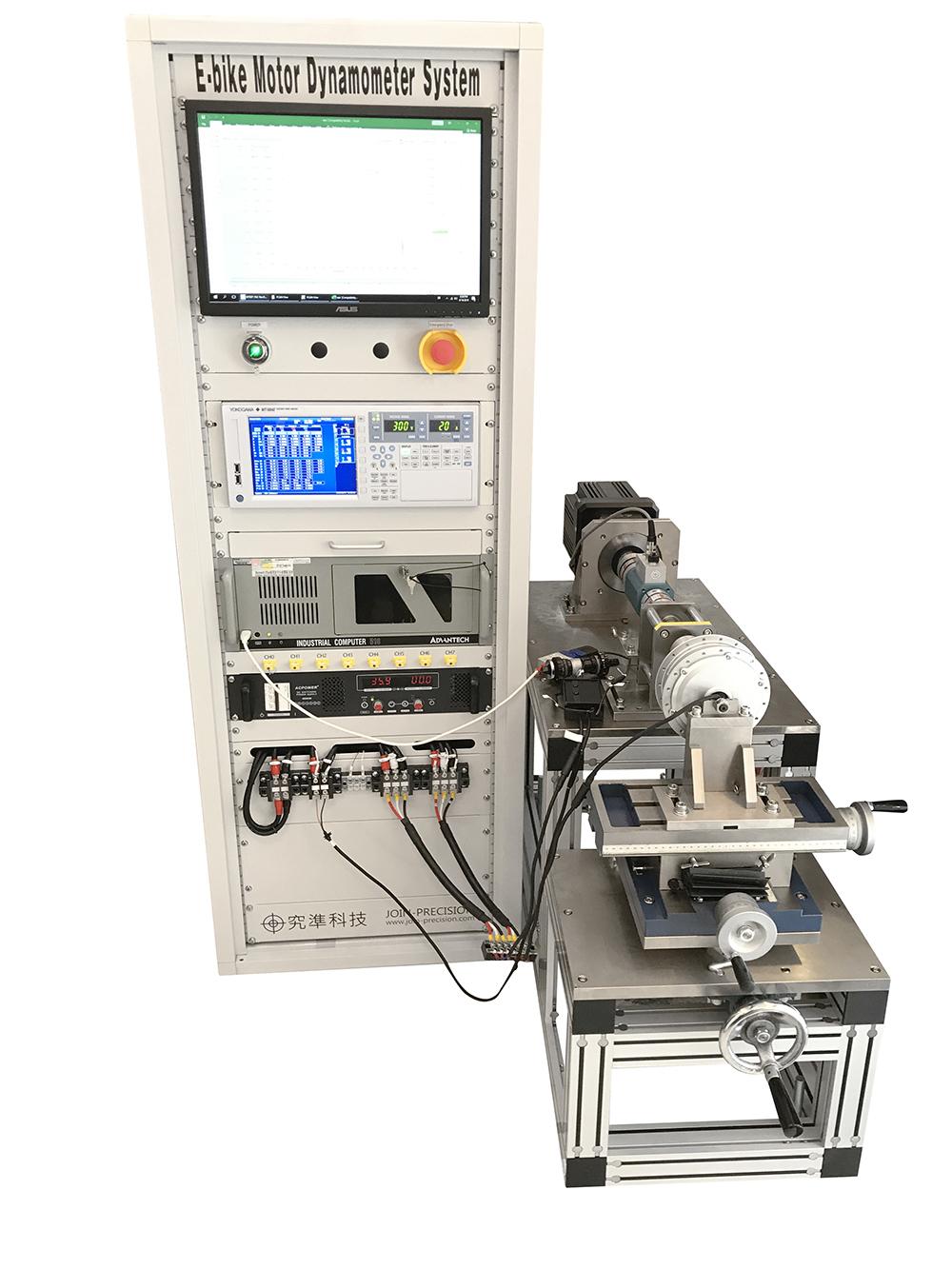

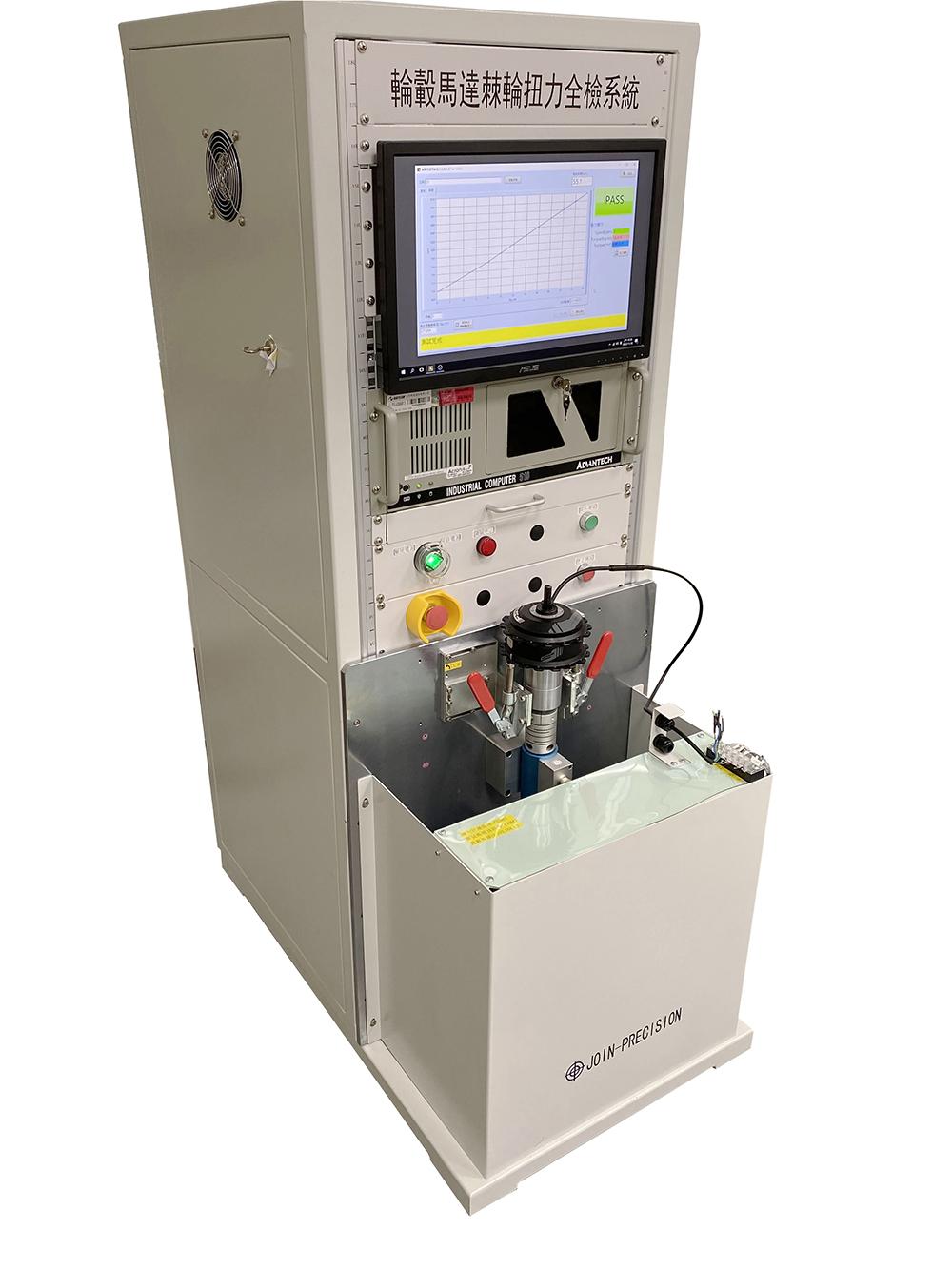

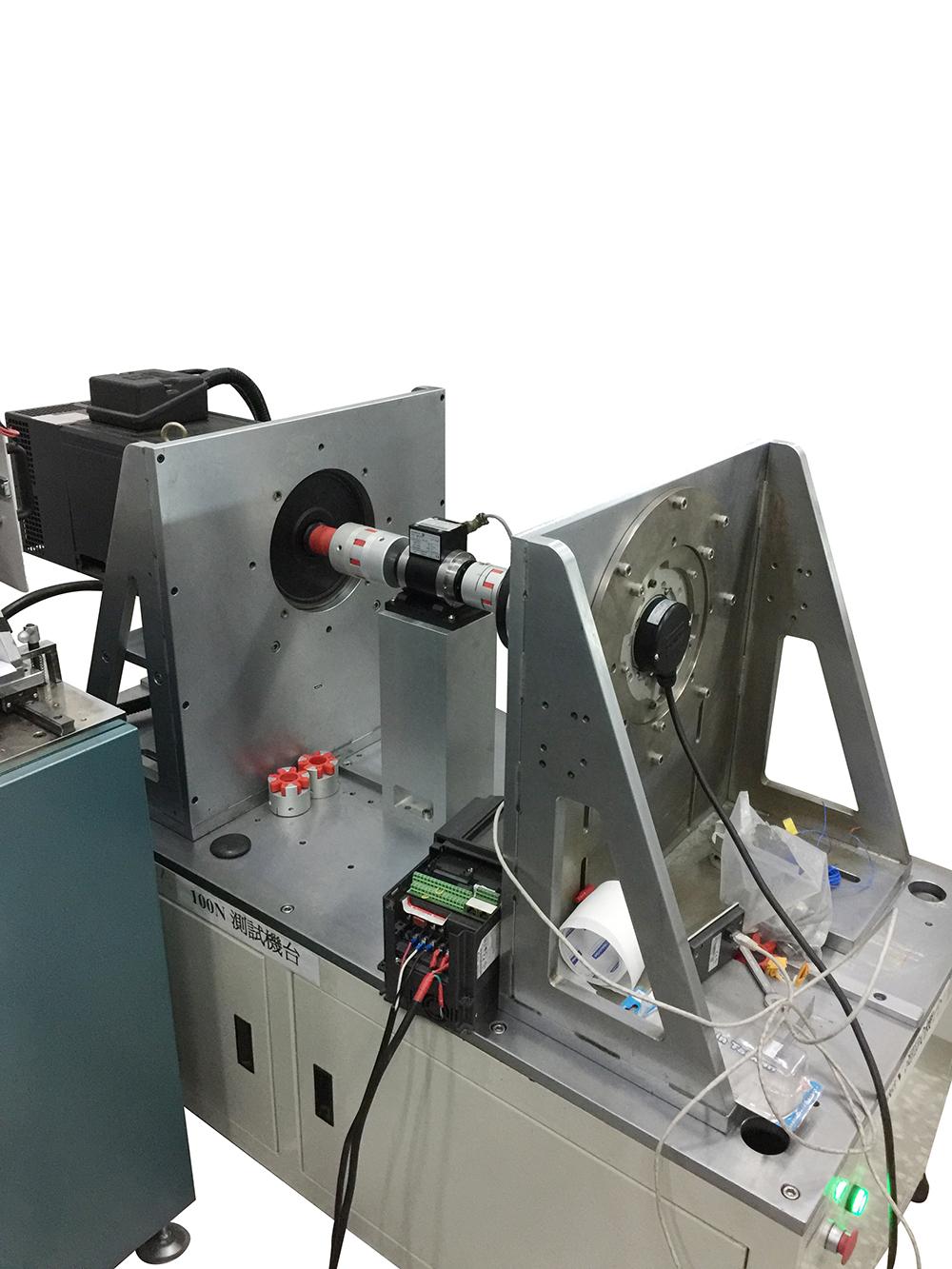

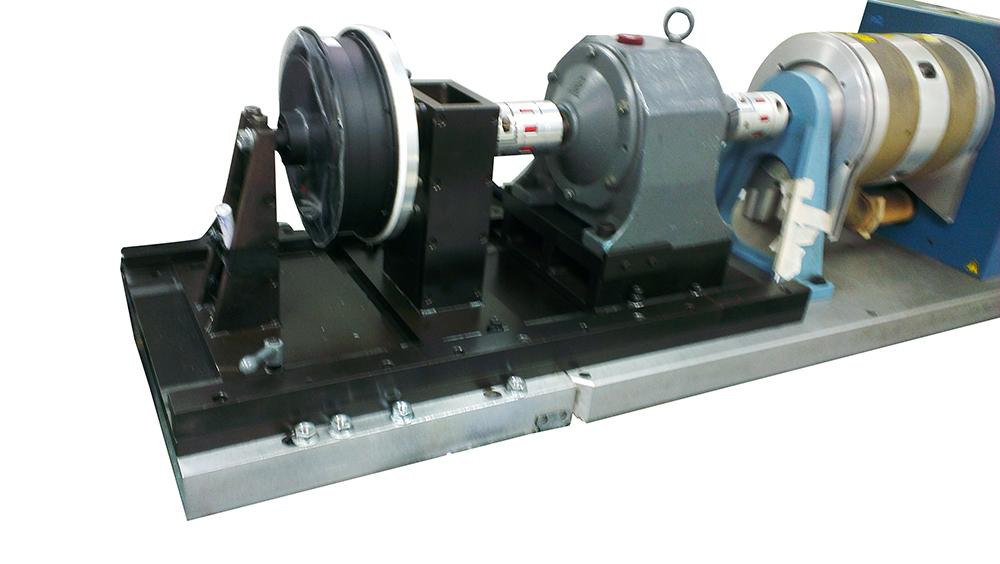

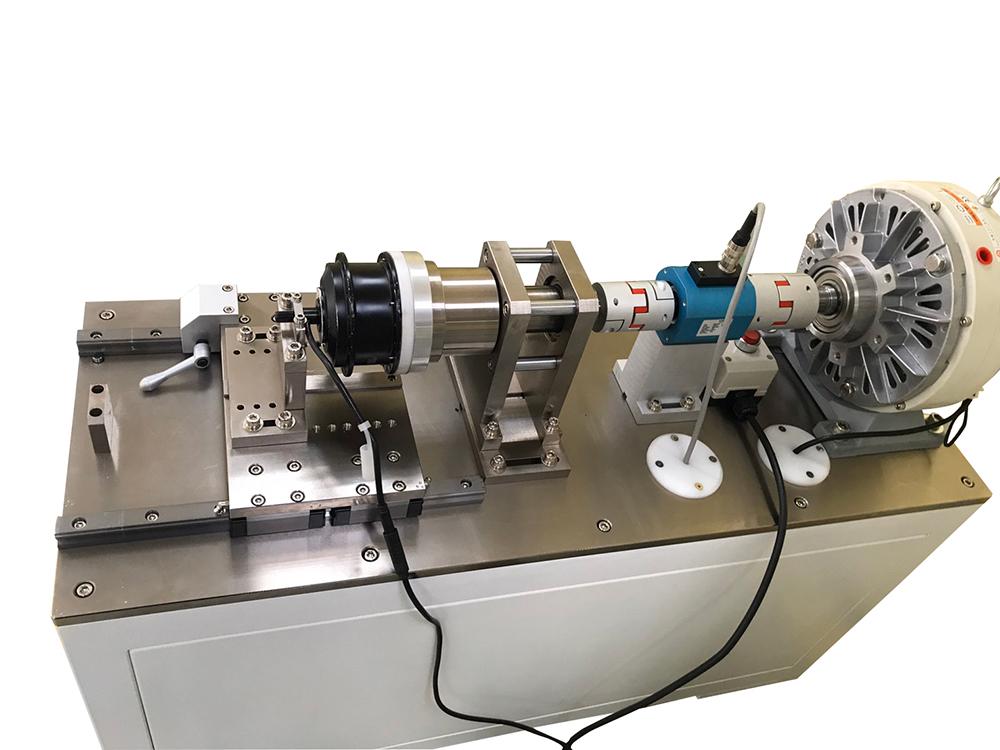

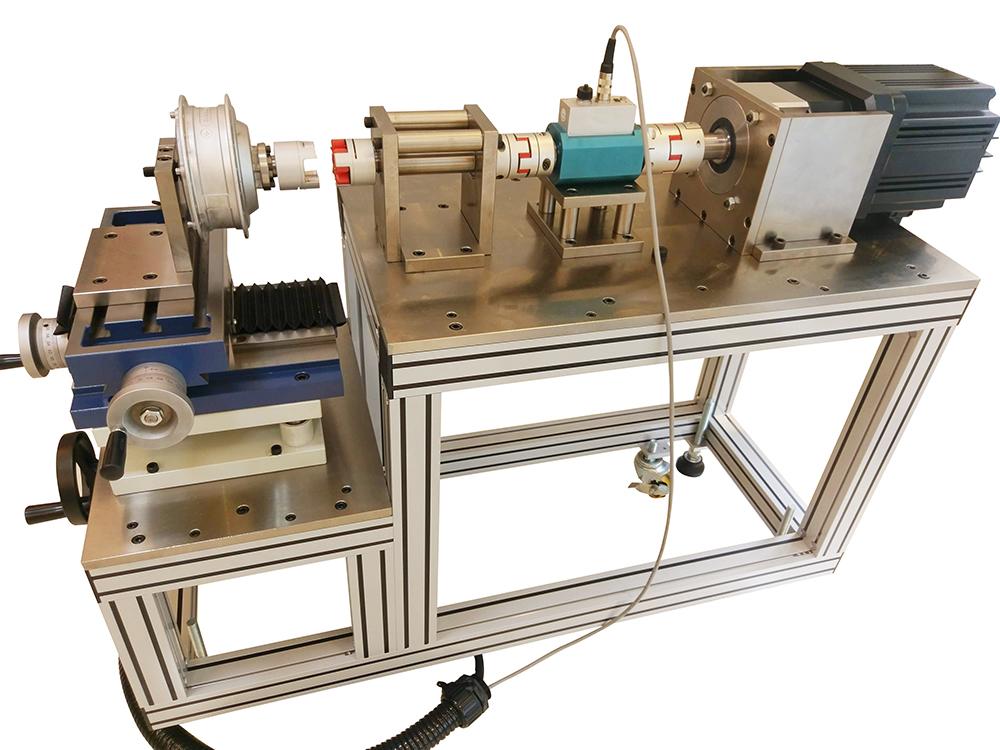

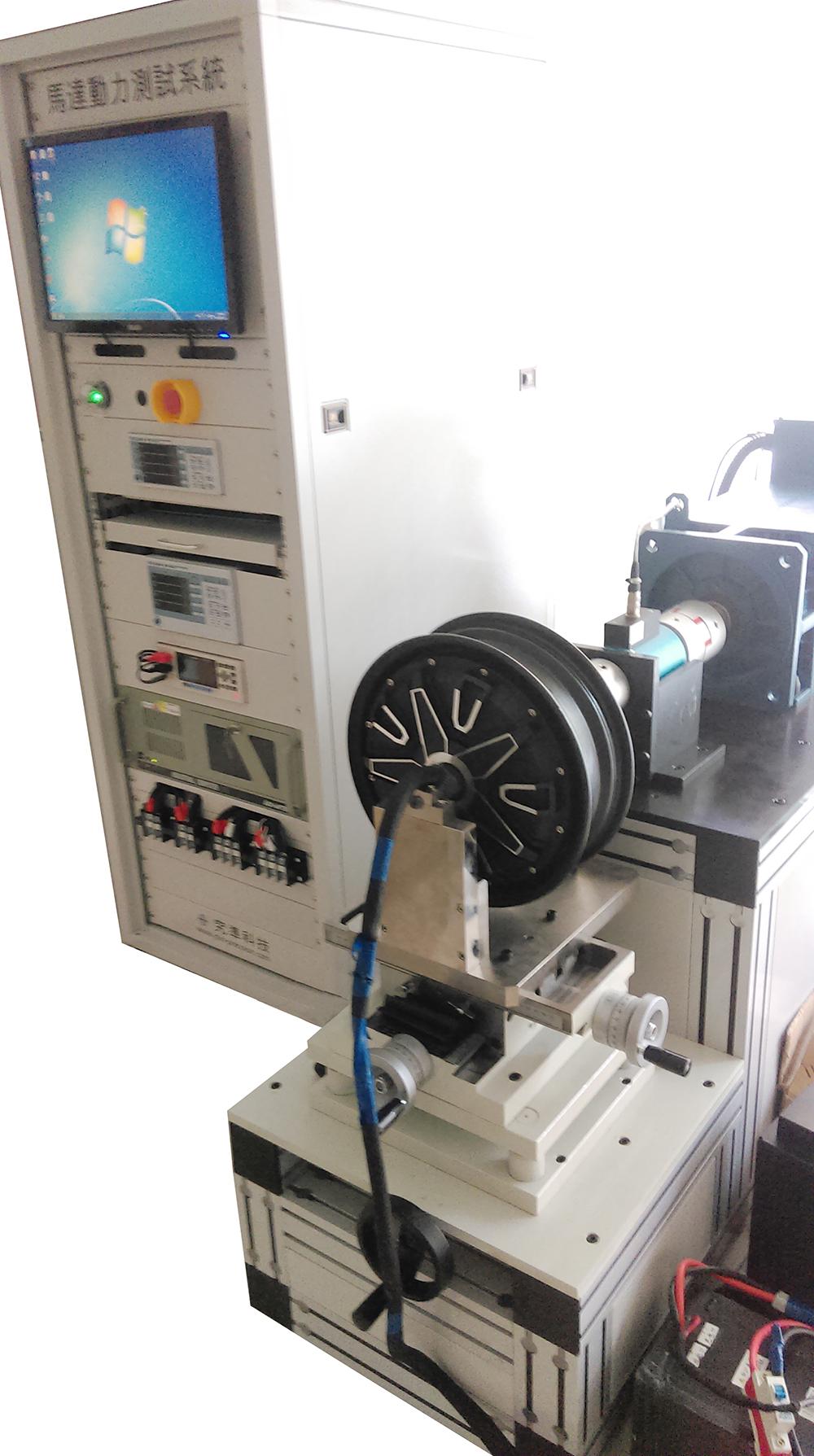

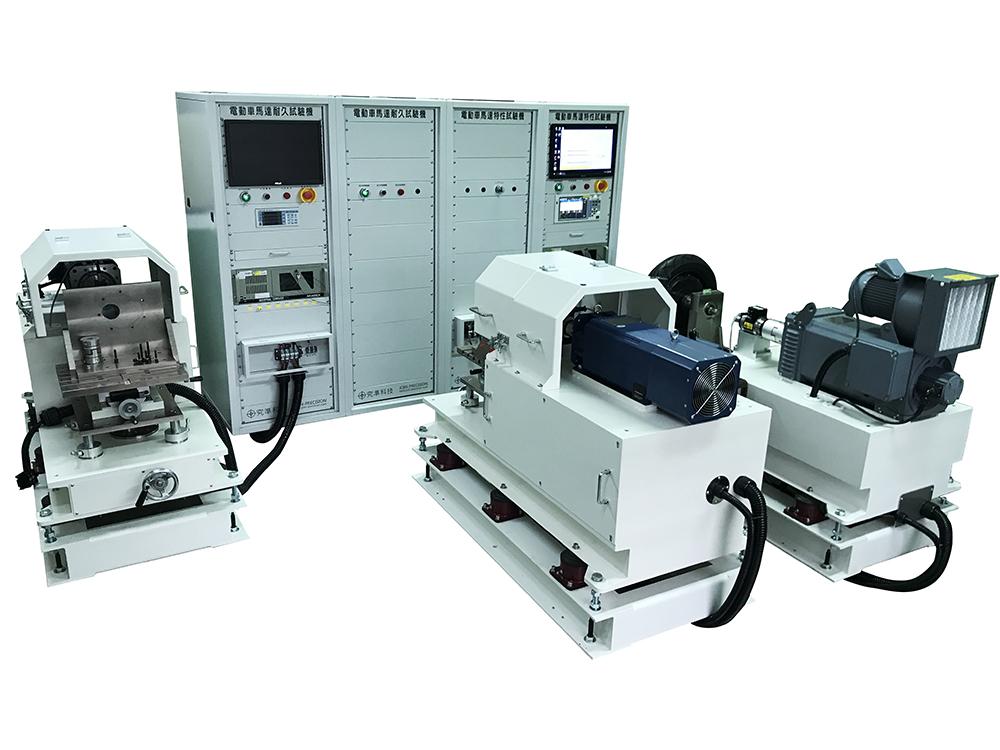

輪轂&電動自行車&電動機車 測試系統

硬體設備：

• 負載部分：
  • 使用交流伺服馬達、磁粉剎車器 (容量依客戶馬達規格而定)
• 量測部分：
  • 扭力計：
    Kistler品牌 or Magtrol品牌
    可以選用雙檔位扭力計，增加測試範圍並降低設備投資成本。
    檔位切換由軟體操作，使用方便。
  • 電力分析儀：
    Yokogawa品牌WT系列
    Hioki品牌PW系列
  • 低阻計： Hioki品牌RM3544-01
  • 電腦： 研華工業電腦

測試項目：

• 驅動器的輸入&輸出同時量測各相V、A及 ∑ W
• 扭力、轉速、馬達效率、驅動器效率、整體效率、馬達外殼溫昇(選配)、馬達線圈溫昇(選配) 、Ld & Lq (選配)、反電動勢 (選配)...等等。

軟體功能：

• 被測馬達的電子油門控制電壓可以由測試系統提供
• 馬達檔案管理系統：新增、編輯、刪除、快速查詢、複製等功能
• 資料檔案管理系統： 新增、編輯、刪除、快速查詢、複製、列印及特性圖表列印等功能
• T-N 特性曲線測試&定點測試&手動測試&路況模擬&路況模擬&壽命測試
• 資料檔可匯出Excel格式檔案
• 測試資料可以有6組獨立曲線顯示
• 測試資料比較功能→將5組檔案的特性曲線，繪製在同一個畫面上

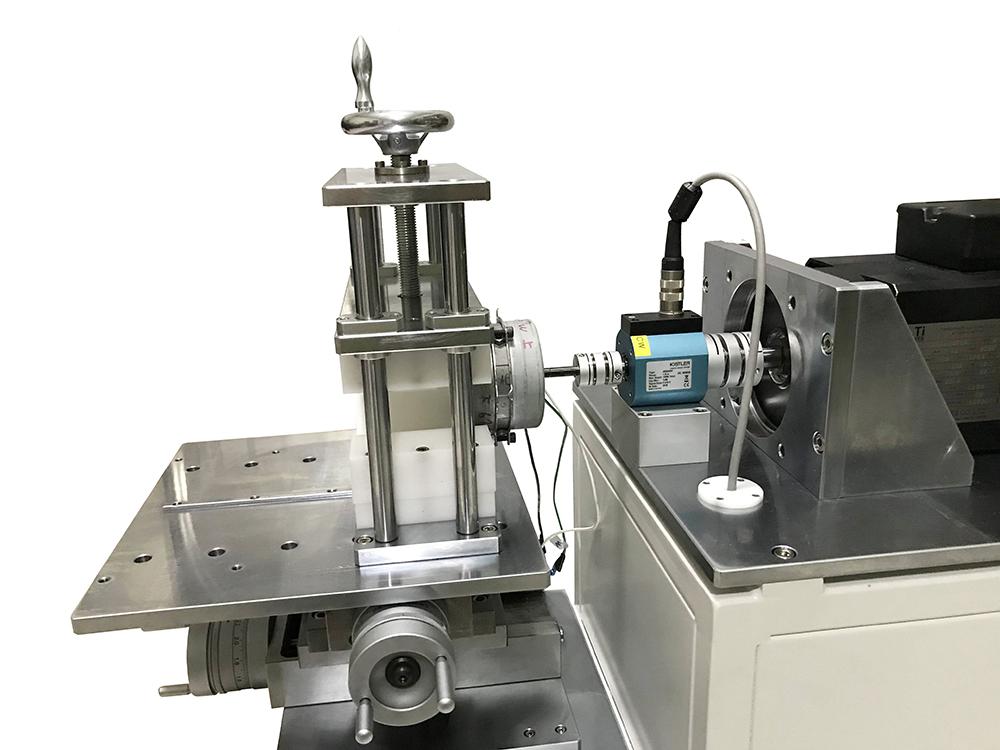

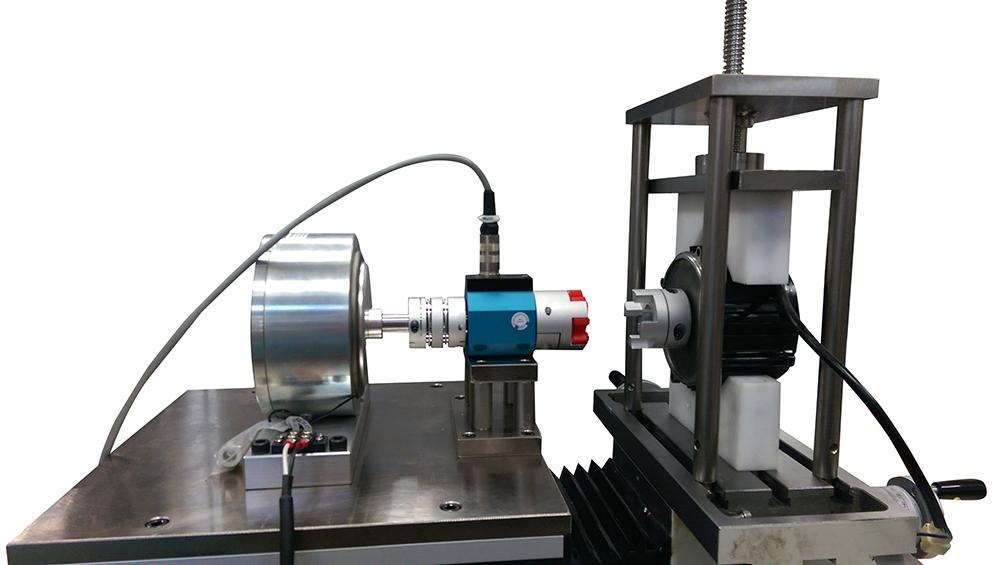

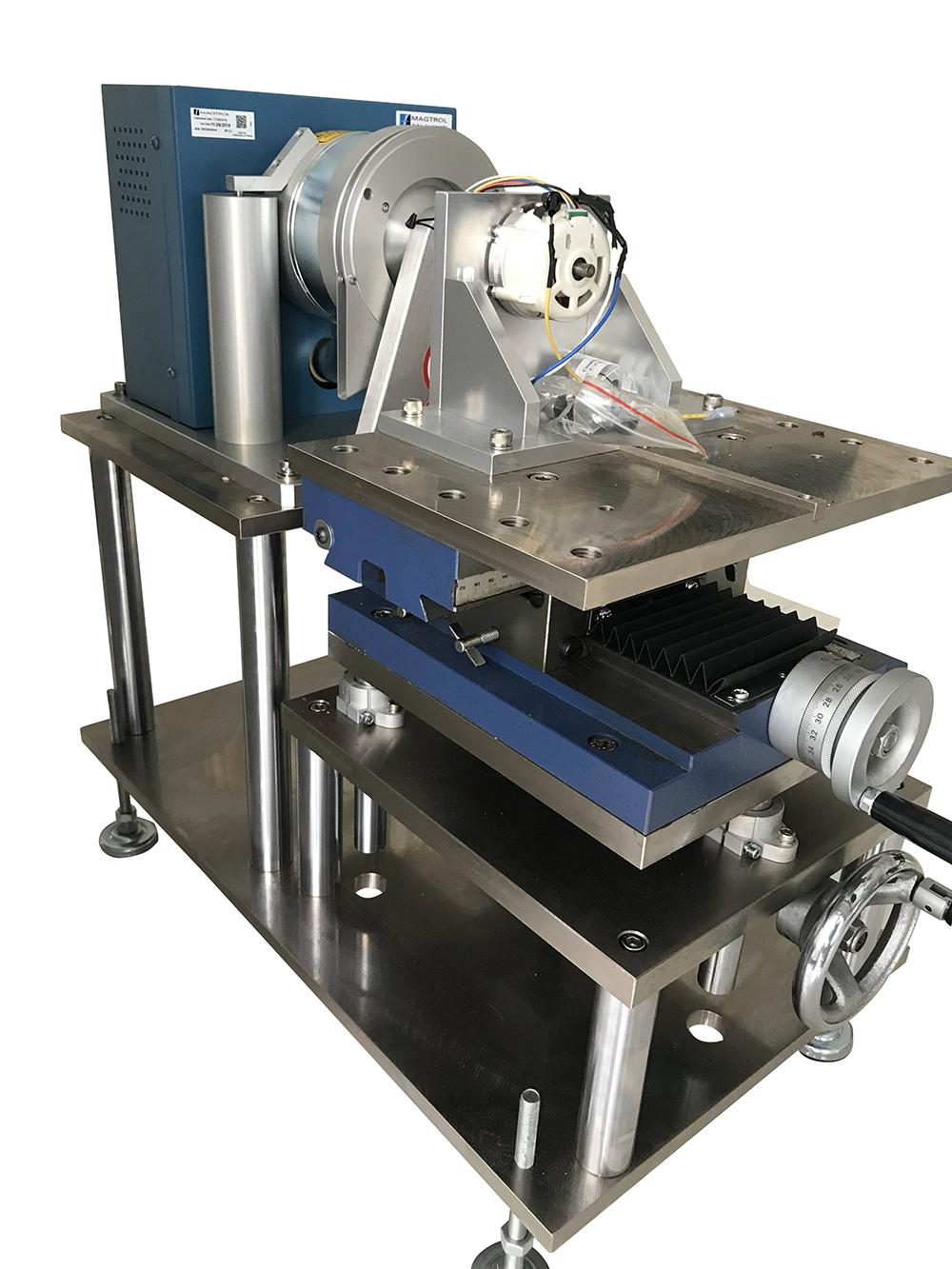

步進馬達測試系統

系統說明：

本系統利用絲掛方式，自動量測步進馬達的引入(Pull-in)&脫出(Pull-out)扭力曲線，對於步進馬達測試而言，這是最成熟且精度最高的量測方法。



• 引入扭力(Pull-in torque)：
  馬達從靜止狀態開始，啓動後達到所要求同步轉速的最大扭力。
• 脫出扭力(Pull-out torque)：
  馬達在正常狀態下運轉時，負載逐漸加重進而導致馬達失步而停止轉動的最大扭力。

特點描述：

• 極小的慣量扭力及耦合損耗：
  通過採用普羅尼(Prony)方式制動，量測時不受測試系統的慣性力矩和耦和損耗影響特別是在引入扭力(Pull-in)測試時，更能顯示出這個優點。
• 廣泛的測量範圍：
  六種模式的傳感器，從0.5N至20N，容許大範圍且高精度的測量。
  通過選擇傳感器和滑輪，可以量測在0.1~400mNm以下。
• 監測分析容易：
  即時在螢幕上顯示測試效果，數據資料可以轉成Excel檔，方便自行編排報表。

實測範例：

• Pull-in及Pull-out測試資料
• (x軸：頻率 / Y軸：扭力)

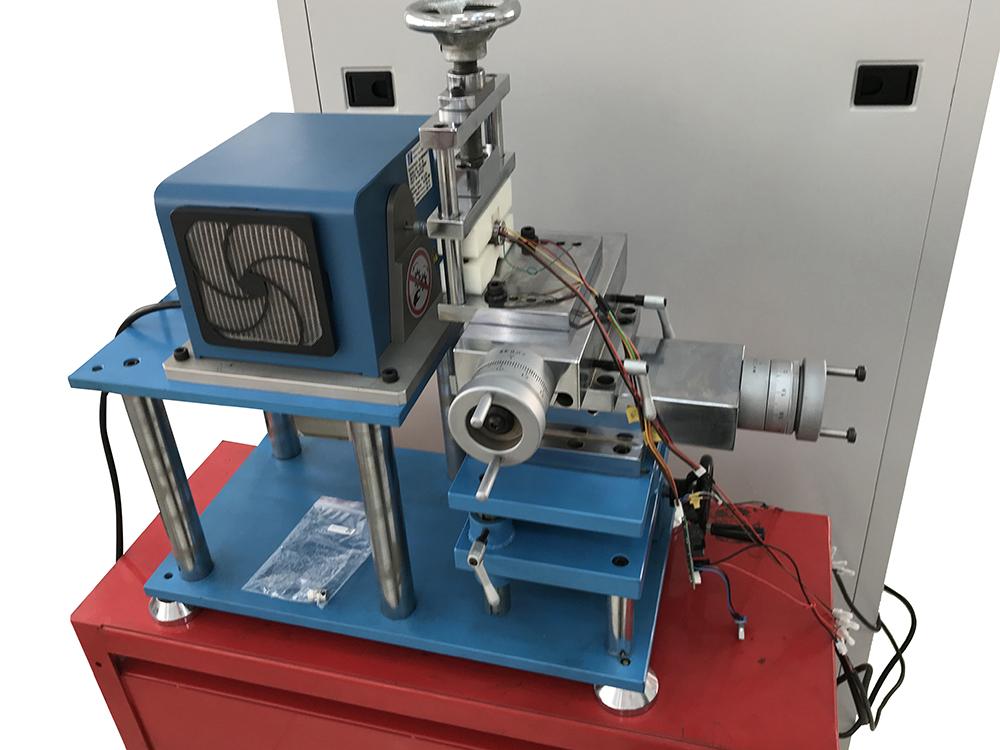

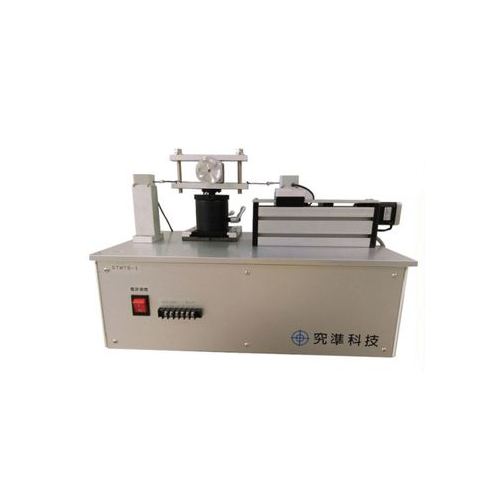

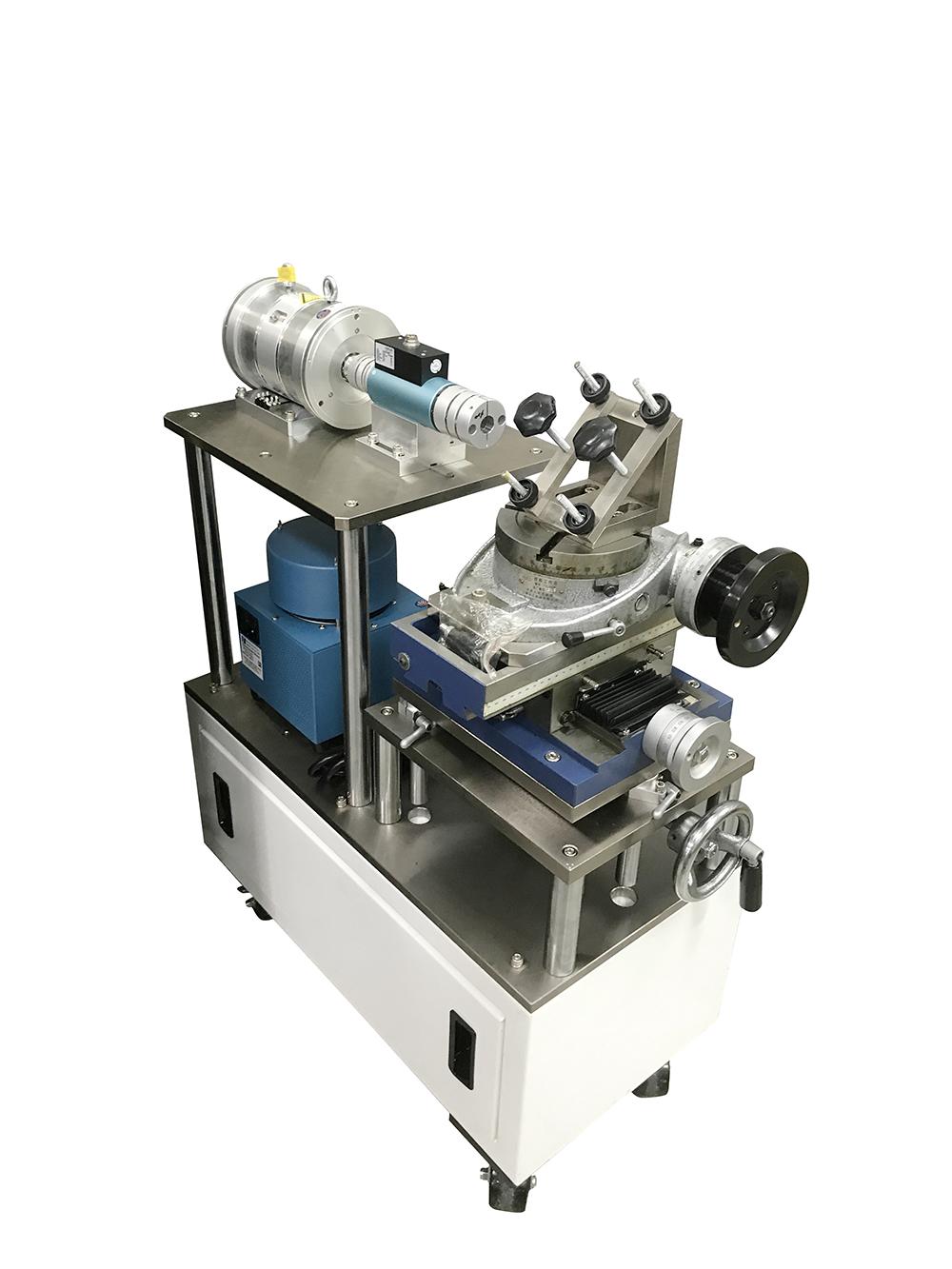

微小馬達測試系統

系統說明：

本系統利用絲掛方式，自動量測微小馬達的T-N特性曲線
對於小型&微型扭力測試而言，這是最成熟且精度最高的量測方法



特點描述：

• 極小的慣量扭力及耦合損耗：
  通過採用普羅尼(Prony)方式制動，量測時不受測試系統的慣性力矩和耦和損耗影響。
• 廣泛的測量範圍：
  六種模式的傳感器，從0.5N至20N，容許大範圍且高精度的測量。
  通過選擇傳感器和滑輪，可以量測在0.1~400mNm以下。
• 監測分析容易：
  即時在螢幕上顯示測試效果，數據資料可以轉成Excel檔，方便自行編排報表。
• 高轉速量測容易：
  最高轉速可達60,000rpm
• 選配電力分析儀，即可量測馬達的輸入 V/A/W &馬達效率

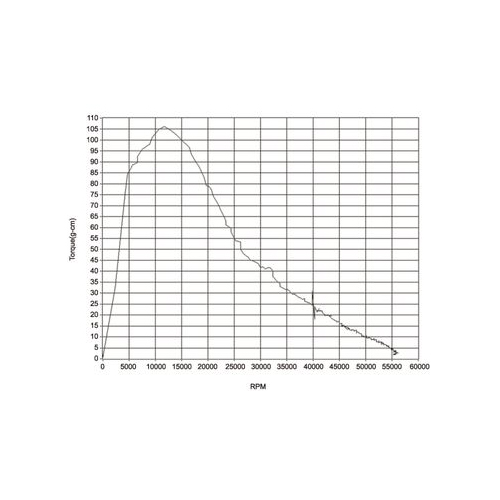

實測範例：

(X軸：轉速 /  Y軸：扭力)

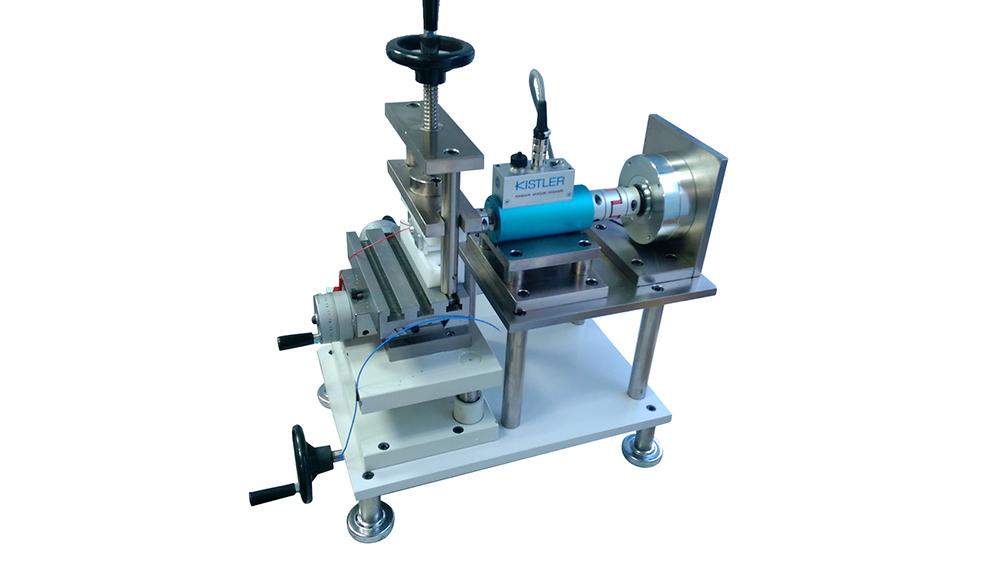

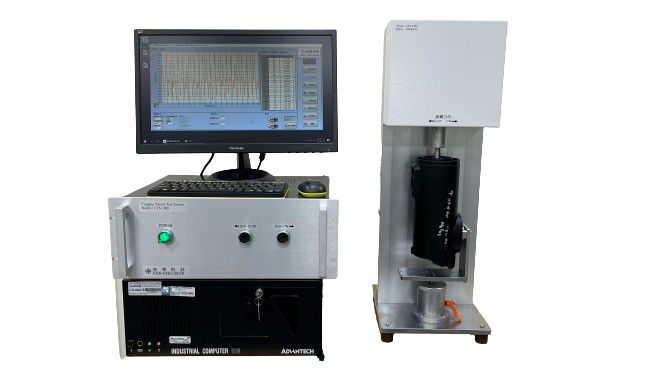

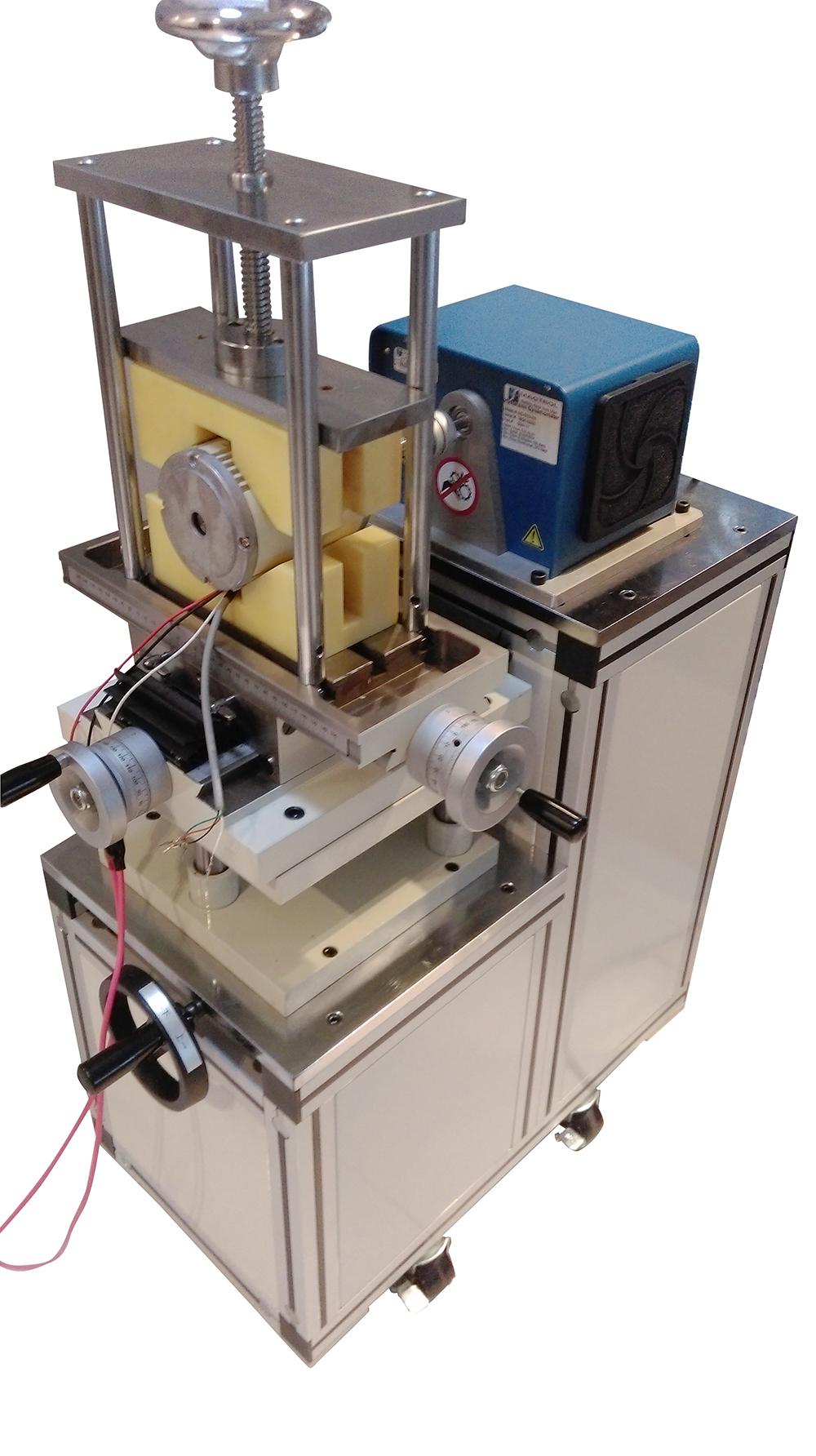

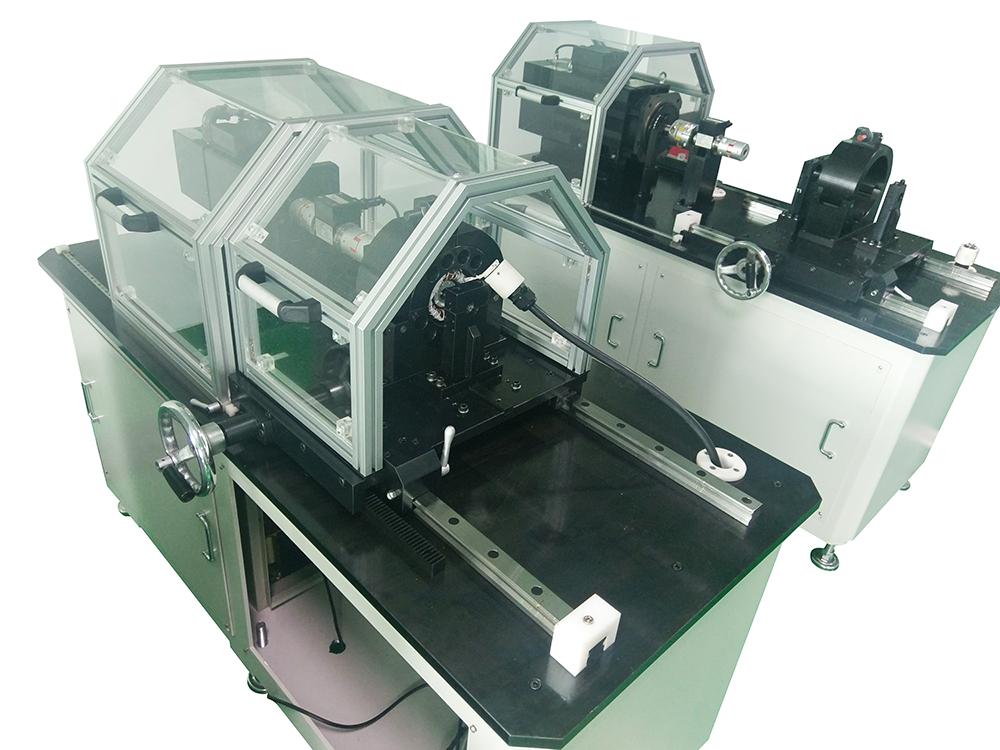

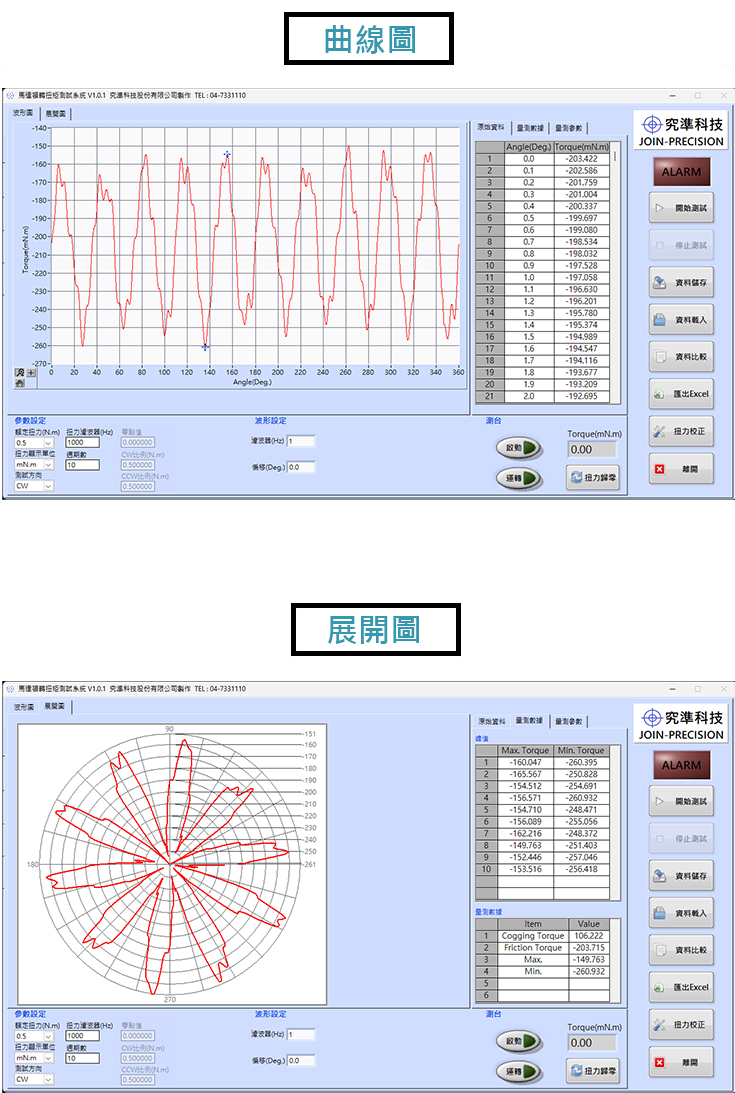

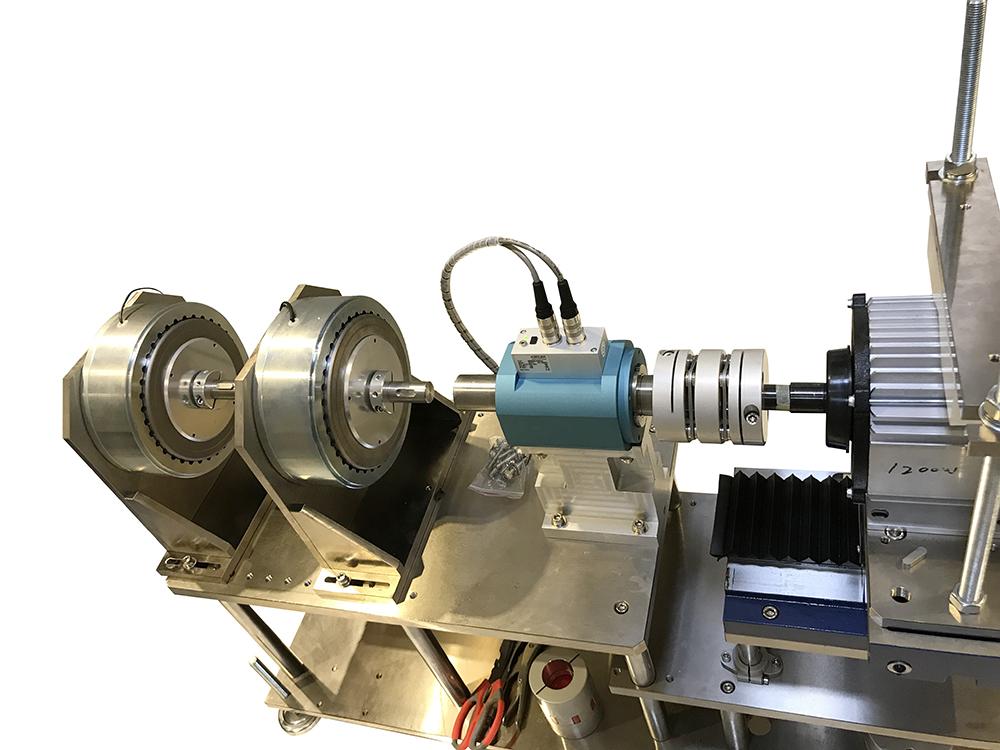

Cogging Torque Test System

• 採用歐洲知名品牌扭力計量測扭力值、驅動部分則採用日本高精度 "步進馬達"
• 量測範圍：20mNm~2Nm（根據扭力計規格而定）
• 精密測試台：依馬達規格客製化
• 資料擷取：每圈 3,600 筆

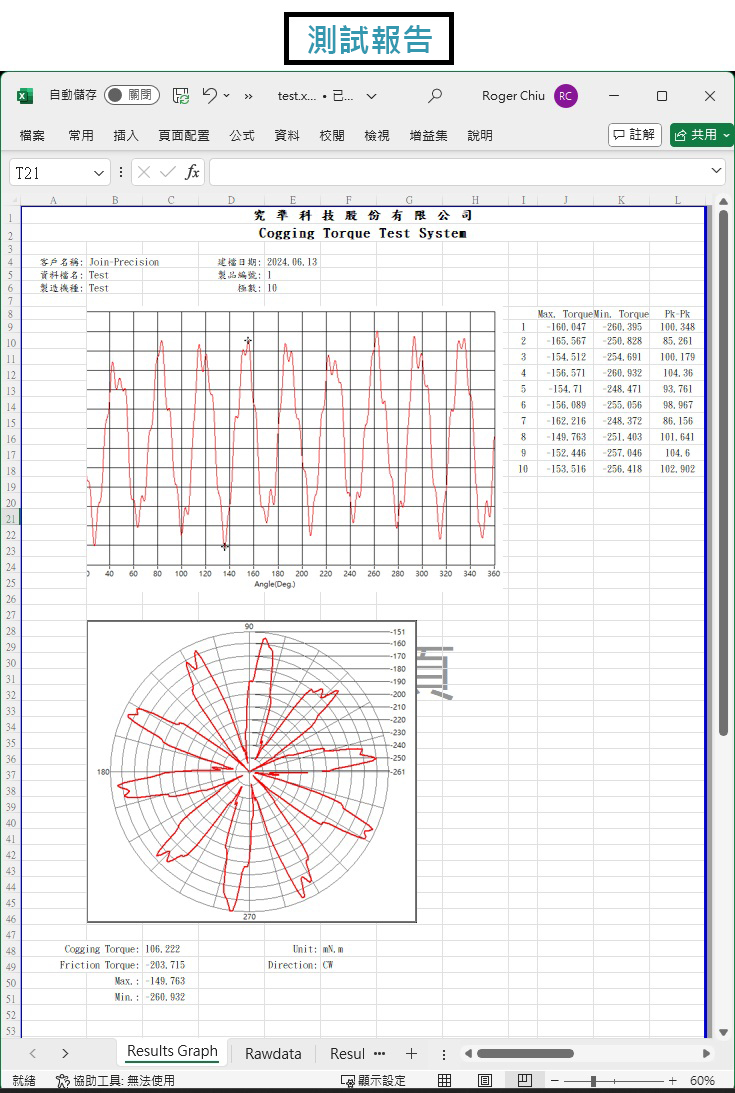

• 測試項目：Cogging Torque、Friction Torque、Torque (Max.)、Torque (Min.)
• 其他：具備曲線比較功能
